THÉP HÌNH CHỮ U: ỨNG DỤNG CƠ KHÍ VÀ KẾT CẤU

Mô tả

THÉP HÌNH CHỮ U – ỨNG DỤNG CƠ KHÍ VÀ KẾT CẤU

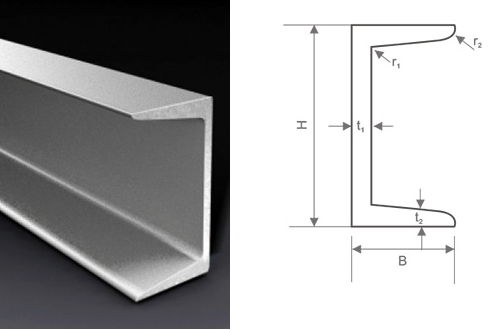

Thép hình chữ U, hay còn gọi là U-channel hoặc U-beam, là loại thép cán nóng có mặt cắt ngang dạng chữ U, thường được sử dụng làm xà gồ, khung đỡ, dầm phụ, hệ khung phụ cơ khí, kết cấu chịu tải thứ cấp, và gia cường kết cấu thép.

Điểm mạnh của thép U là khả năng chịu uốn một chiều theo trục đứng, đồng thời dễ dàng kết hợp với thép I, H, hoặc thép tấm trong các liên kết tổ hợp.



Liên hệ với chúng tôi: SĐT 0906.821.335 hoặc 0933.524.093



2. Quy cách và kích thước tiêu chuẩn



Các quy cách phổ biến (mm):

Tên Quy Cách	Chiều Cao (h) mm	Bề Rộng Cánh (b) mm	Độ Dày Bụng (tw) mm	Độ Dày Cánh (tf) mm	Trọng Lượng (kg/m)
U50	50	25	3.0	3.5	2.28
	50	25	5.0	5.0	3.60
U65	65	40	4.3	7.5	6.71
U80	80	43	5.0	8.0	8.05
U100	100	50	5.3	8.5	10.01
U120	120	53	5.5	9.0	12.06
U140	140	58	6.0	9.5	14.53
	140	60	8.0	9.5	16.73
U160	160	63	6.5	10.0	17.24
	160	65	8.5	10.0	19.75
U180	180	68	7.0	10.5	20.17
	180	70	9.0	10.5	23.00
U200	200	73	7.0	11.0	22.64
	200	75	9.0	11.0	25.78
U220	220	77	7.0	11.5	25.00
	220	79	9.0	11.5	28.45
U240	240	78	7.0	12.0	26.85
	240	80	9.0	12.0	30.63
	240	82	11.0	12.0	34.40
U250	250	78	7.0	12.0	27.41
	250	80	9.0	12.0	31.34
	250	82	11.0	12.0	35.26
U270	270	82	7.5	12.5	30.84
	270	84	9.5	12.5	35.08
	270	86	11.5	12.5	39.32
U280	280	82	7.5	12.5	31.43
	280	84	9.5	12.5	35.82
	280	86	11.5	12.5	40.22
U300	300	85	7.5	13.5	34.46
	300	87	9.5	13.5	39.17
	300	89	11.5	13.5	43.88
U400	400	100	10.5	18.0	58.93
	400	102	12.5	18.0	65.21
	400	104	13.5	18.0	71.49

Liên hệ với chúng tôi: SĐT 0906.821.335 hoặc 0933.524.093



Ghi chú: Thép U cũng có dạng U đúc hoặc U cán nóng, với sai số phụ thuộc vào tiêu chuẩn sản xuất (JIS, EN, ASTM).



3. Tiêu chuẩn chế tạo và dung sai



Tiêu chuẩn quốc tế phổ biến:

Tiêu chuẩn	Xuất xứ	Ghi chú
JIS G 3192	Nhật Bản	Dùng nhiều tại Việt Nam, dung sai chặt
ASTM A36	Mỹ	Phổ biến trong xây dựng dân dụng
EN 10279	Châu Âu	Kết cấu công nghiệp, cầu cảng
GB/T 706	Trung Quốc	Kết cấu phổ thông, giá cạnh tranh



Dung sai chiều dày thường từ ±0.3 – ±0.5 mm, tùy tiêu chuẩn.



4. Thành phần hóa học và cơ tính



Tùy thuộc vào tiêu chuẩn và mác thép sử dụng, một số loại mác thép phổ biến cho thép hình U:



Mác thép	C (%)	Mn (%)	Si (%)	Yield strength (MPa)	Tensile strength (MPa)
SS400 (JIS)	≤0.21	≤1.4	≤0.3	≥245	400 – 510
A36 (ASTM)	≤0.26	0.6–0.9	≤0.4	≥250	400 – 550
Q235 (GB)	≤0.22	≤1.4	≤0.35	≥235	370 – 500
S275JR (EN)	≤0.21	≤1.5	≤0.5	≥275	410 – 560



Lưu ý: Mác thép có thể ảnh hưởng đến khả năng hàn, cắt CNC, hoặc uốn nguội.



5. Phân tích ứng suất và khả năng chịu tải



Thép hình chữ U không đối xứng theo trục ngang, dẫn đến mô men quán tính Ix và Iy chênh lệch đáng kể:

• Ix (theo trục đứng) lớn: chịu uốn tốt khi tải trọng tác động theo phương ngang.

• Iy nhỏ: dễ xoắn hoặc lật khi không được liên kết chặt.

Ví dụ mô men quán tính điển hình (cho U200):

• Ix ≈ 260 cm⁴

• Iy ≈ 8.5 cm⁴

• Wx (moment section modulus) ≈ 26 cm³

Điều này dẫn đến ứng dụng chính: chịu tải một chiều với hỗ trợ hai đầu hoặc liên kết bản mã, không khuyến nghị dùng cho dầm chính nhịp lớn.



6. Ứng dụng kỹ thuật chuyên sâu



Trong xây dựng:

• Làm xà gồ phụ, giằng khung, khung treo tường panel.

• Kết hợp với thép I/H để giảm chi phí mà vẫn đảm bảo khả năng chịu tải nhẹ – trung bình.

Trong cơ khí:

• Gia công thành khung máy, khung bàn thao tác, băng tải nhẹ.

• Tạo kết cấu phụ di động nhờ trọng lượng nhẹ hơn thép I/H.

Trong cầu đường – cảng:

• Gia cường cho hệ giằng ngang, dầm ngang phụ trụ cầu.

• Làm thanh chống lateral bracing trong kết cấu thép cầu vượt.



7. Ưu điểm – Hạn chế kỹ thuật



Ưu điểm kỹ thuật	Hạn chế kỹ thuật
Dễ gia công, hàn, cắt CNC	Khả năng chịu xoắn kém
Giá thành rẻ hơn thép I/H cùng chiều cao	Không đối xứng → dễ mất ổn định
Thích hợp kết cấu phụ hoặc trung gian	Mô men quán tính thấp nếu đặt sai trục
Linh hoạt trong tổ hợp lắp ghép khung	Chỉ chịu tốt tải trọng một phương



Thép hình chữ U là giải pháp hiệu quả kinh tế – kỹ thuật cho các kết cấu phụ trợ, yêu cầu tải trọng trung bình, chiều dài nhịp ngắn đến trung bình. Với đặc tính không đối xứng, các chuyên gia thiết kế nên:

• Tận dụng tối đa phương chịu lực chính của mặt cắt (trục mạnh – Ix).

• Tránh lạm dụng trong các kết cấu chịu xoắn, chịu tải đồng thời đa phương.

• Kết hợp liên kết bản mã, bu lông – hàn để hạn chế chuyển vị và mất ổn định bên.



9. Thép Hoàng Ân – Chuyên gia phân phối thép hình U



Thép Hoàng Ân hiện là nhà phân phối chính thức các dòng thép U SS400 – A36 – S275

• Chất lượng đồng nhất, dung sai chuẩn JIS/ASTM

• Hỗ trợ bản vẽ kỹ thuật – bảng tra mô men tiết diện

• Cắt, gia công, đóng gói theo yêu cầu dự án
