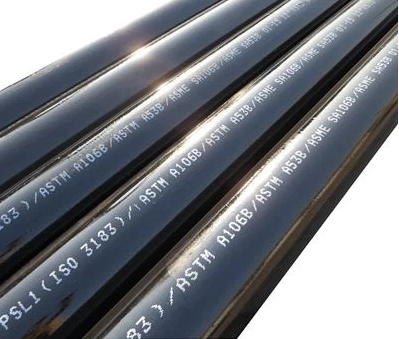

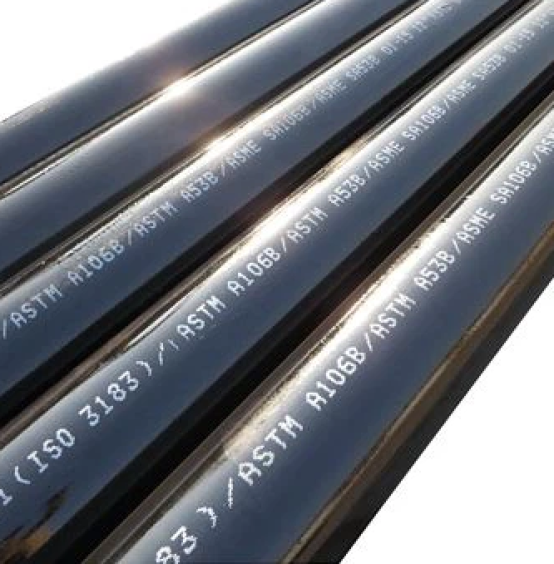

API 5L: Tiêu Chuẩn Kỹ Thuật Ống Thép Truyền Dẫn Dầu Khí Trong Các Hệ Thống Áp Suất Cao

API 5L – Tiêu Chuẩn Kỹ Thuật Ống Thép Truyền Dẫn Dầu Khí Trong Các Hệ Thống Áp Suất Cao

Trong ngành công nghiệp dầu khí và năng lượng, việc lựa chọn vật tư cho hệ thống đường ống truyền dẫn là yếu tố sống còn ảnh hưởng trực tiếp đến an toàn công trình, hiệu suất vận hành, và chi phí bảo trì lâu dài. Trong đó, ống thép tiêu chuẩn API 5L là lựa chọn được ưu tiên hàng đầu cho các hệ thống vận chuyển dầu thô, khí đốt tự nhiên, condensate, và các sản phẩm hóa dầu qua khoảng cách hàng trăm đến hàng nghìn km, bao gồm cả môi trường khắc nghiệt như ngoài khơi (offshore) và khu vực có địa chất phức tạp.

API 5L là tiêu chuẩn quốc tế do Viện Dầu khí Hoa Kỳ (American Petroleum Institute) ban hành, quy định chi tiết các yêu cầu về:

• Cấp bền vật liệu (Grade X42 đến X80): đảm bảo giới hạn chảy và độ bền kéo phù hợp với thiết kế áp suất trong hệ thống.

• Hai cấp chất lượng (PSL1 và PSL2): kiểm soát từ thành phần hóa học, độ tinh luyện kim loại đến các thử nghiệm va đập, siêu âm và độ bền mối hàn.

• Nhiều phương pháp chế tạo (SMLS, ERW, LSAW, SSAW): linh hoạt theo đường kính, độ dày và môi trường ứng dụng.

Ống API 5L có thể đáp ứng các yêu cầu áp suất làm việc lên đến 20 – 30 MPa, nhiệt độ vận hành từ -45°C đến trên 100°C, và chịu được điều kiện ăn mòn nhờ các lớp bảo vệ như bọc FBE (Fusion Bonded Epoxy) hoặc 3LPE (3-Layer Polyethylene).

Sự kết hợp giữa tính chất cơ lý ưu việt, độ đồng nhất kim loại cao, và hệ thống kiểm định nghiêm ngặt, giúp ống API 5L không chỉ đáp ứng yêu cầu tiêu chuẩn kỹ thuật mà còn tối ưu hiệu quả đầu tư dài hạn trong các dự án đường ống quy mô lớn – nơi yêu cầu không có sai số kỹ thuật và độ tin cậy vận hành gần như tuyệt đối.

Liên hệ với chúng tôi: SĐT 0972.659.683 hoặc 0933.524.093

1. Mục đích và phạm vi áp dụng của API 5L

API 5L quy định chi tiết các yêu cầu về thành phần hóa học, tính chất cơ lý, quy trình kiểm tra không phá hủy (NDT), và đánh giá chất lượng sản phẩm cuối cùng cho ống thép được sử dụng trong:

• Hệ thống đường ống chôn ngầm truyền dẫn dầu và khí

• Các tuyến ống xuyên quốc gia phục vụ ngành công nghiệp năng lượng

• Kết cấu dẫn lưu trung tâm trong nhà máy lọc hóa dầu

• Đường ống ngoài khơi (offshore pipeline systems)

2. Phân cấp tiêu chuẩn – PSL1 và PSL2

API 5L chia thành hai cấp độ kỹ thuật:

3. Cấp độ cơ học – Grade

Cấp độ (Grade) phản ánh giới hạn chảy tối thiểu (Minimum Yield Strength – MYS) theo đơn vị psi hoặc MPa.

4. Thành phần hóa học (Grade B – PSL1, tham khảo)

Liên hệ với chúng tôi: SĐT 0972.659.683 hoặc 0933.524.093

Ghi chú kỹ thuật:

• PSL2 yêu cầu nghiêm ngặt hơn PSL1 về mặt hóa học: giảm hàm lượng carbon (giảm độ giòn), giảm P & S (tạp chất gây nứt nóng), bổ sung nguyên tố vi hợp kim hóa để tăng cường độ và tính hàn.

• Tổng lượng Nb + V + Ti bị giới hạn ≤ 0.15% để kiểm soát kích thước hạt (grain refinement) và tránh quá cứng làm giòn vật liệu.

• Đối với Grade X80 trở lên, hàm lượng carbon thấp (< 0.12%) nhằm nâng cao khả năng hàn và chống nứt lạnh (cold cracking) trong điều kiện khí hậu lạnh hoặc ứng suất cao.

• Một số nhà sản xuất có thể áp dụng hợp kim đặc biệt (microalloying) tùy thuộc công nghệ luyện kim và yêu cầu đặt hàng của dự án.

5. Phương pháp chế tạo và kiểm tra chất lượng

5.1 Phương pháp chế tạo

• Ống liền mạch (SMLS): Dành cho đường kính nhỏ, yêu cầu áp suất cao, không có mối hàn, chất lượng đồng nhất.

• Ống hàn ERW (Electric Resistance Welded): Dùng cho đường kính nhỏ – trung bình, chi phí tối ưu, kiểm soát mối hàn tự động.

• Ống hàn LSAW/SSAW (Spiral hoặc Straight Submerged Arc Welding): Dành cho đường kính lớn (OD > 16”), độ dày lớn, ứng dụng trong các tuyến ống dài và tải trọng cao.

5.2 Kiểm tra chất lượng

• Kiểm tra siêu âm (UT) mối hàn và toàn thân

• Kiểm tra thủy lực (Hydrostatic test) áp suất cao

• Kiểm tra kéo, uốn, va đập (tensile, bend, impact)

• Kiểm tra thành phần hóa học bằng phổ kế quang (OES/PMI)

6. Ứng dụng kỹ thuật điển hình

• Đường ống dẫn dầu thô, condensate, sản phẩm hóa dầu

• Mạng lưới phân phối khí thiên nhiên áp suất cao (NGP, LPG)

• Ống dẫn nước làm mát, nước khử khoáng trong nhà máy nhiệt điện

• Ống chính hệ thống xử lý dầu – khí ngoài khơi

• Ống vỏ bảo vệ trong khoan dầu khí (casing & tubing kết hợp tiêu chuẩn khác)

8. Lưu ý khi lựa chọn ống API 5L

• Xác định rõ cấp PSL: Với hệ thống quan trọng, PSL2 luôn được khuyến nghị.

• Cân nhắc giữa SMLS và Welded: Đường kính, độ dày và chi phí là yếu tố quyết định.

• Kiểm tra COA/MTC rõ ràng: Chứng nhận cơ lý, hóa học và NDT là bằng chứng kỹ thuật bắt buộc.

• Chọn nhà cung cấp có năng lực kiểm định nội bộ hoặc liên kết với phòng thí nghiệm quốc tế.

API 5L không chỉ là tiêu chuẩn kỹ thuật đơn thuần mà là nền tảng thiết kế tối quan trọng trong ngành vận chuyển năng lượng hiện đại. Việc lựa chọn đúng Grade, PSL, phương pháp sản xuất và quy trình kiểm tra sẽ đảm bảo hiệu suất vận hành bền vững, giảm thiểu rủi ro rò rỉ và kéo dài tuổi thọ hệ thống ống dẫn.

Các kỹ sư thiết kế hệ thống, quản lý dự án và nhà thầu cơ điện cần phối hợp chặt chẽ với đơn vị cung cấp vật tư để đảm bảo ống thép API 5L được lựa chọn đúng tiêu chuẩn kỹ thuật, truy xuất rõ ràng, và phù hợp với yêu cầu vận hành thực tế của dự án.
