CO (CÚT) ĐÚC 45° DN500 (Ø508.0MM) – GIẢI PHÁP CHUYỂN HƯỚNG CHO ĐƯỜNG ỐNG SIÊU TRỌNG

Thép Hoàng Ân – Nhà phân phối phụ kiện hàn liền mạch CO đúc từ DN15 đến DN800 – Cam kết chất lượng – Chứng từ đầy đủ

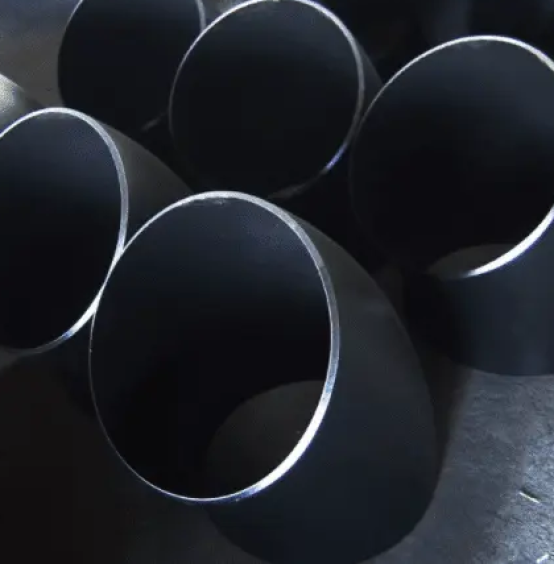

Co (cút) đúc 45° DN500, hay còn gọi là 45° Seamless Butt-Weld Elbow size 20” (OD 508.0 mm), là phụ kiện hàn dùng để chuyển hướng dòng chảy 45° trong hệ thống đường ống lớn. Với thiết kế bán kính cong chuẩn (R = 1D hoặc 1.5D), sản phẩm giúp giảm xung lực dòng chảy, hạn chế tổn thất áp suất và tăng độ bền hệ thống.

Sản phẩm được sản xuất từ ống thép đúc liền mạch, tuân thủ tiêu chuẩn ASME B16.9, EN 10253-2, lý tưởng cho hệ thống yêu cầu cao về kín khít, an toàn, khả năng chịu áp và nhiệt độ lớn.

Liên hệ với chúng tôi: SĐT 0906.821.335 hoặc 0933.524.093

II. THÔNG SỐ KỸ THUẬT

Thông số kỹ thuật	Giá trị kỹ thuật
Tên sản phẩm	Co (cút) đúc 45° DN500 (20”)
Đường kính ngoài (OD)	508.0 mm
Góc lệch	45°
Bán kính cong tiêu chuẩn	R = 1D hoặc 1.5D
Kiểu kết nối	Hàn đầu vát (Bevel End – ASME B16.25)
Tiêu chuẩn thiết kế	ASME B16.9, EN 10253-2
Vật liệu phổ biến	ASTM A234 WPB, A420 WPL6, A403 WP304/316
Nhiệt độ làm việc	-45°C đến +425°C
Áp suất làm việc	Phụ thuộc vào độ dày SCH (xem phần III)

III. ĐỘ DÀY THEO SCH – DN500 / Ø508.0MM

SCH (Schedule)	Độ dày danh nghĩa (mm)	Ứng dụng thực tế
SCH 10	~5.54 mm	Ống dẫn nước sạch, khí nén, HVAC nhẹ
SCH 40 (STD)	~9.53 mm	Hơi, khí công nghiệp áp trung, PCCC
SCH 80 (XS)	~17.12 mm	Hơi quá nhiệt, hóa chất, nhiệt độ cao
SCH 120	~21.44 mm	Dẫn LNG, dầu nặng, khí độc, môi trường nguy hiểm
SCH 160	~25.40 mm	Nhà máy lọc hóa dầu, khí tự nhiên, PCCC đặc biệt
XXS	~28.58 mm	Hệ thống áp lực cực cao, phòng nổ

IV. HOÀN THIỆN BỀ MẶT

Loại hoàn thiện	Mô tả kỹ thuật	Ứng dụng phổ biến
Plain (thô)	Phun bi làm sạch, chưa sơn	Hệ thống kỹ thuật có xử lý sơn tại chỗ
Sơn đen công nghiệp	Sơn dầu chống gỉ màu đen mờ	Hệ thống trong nhà, môi trường khô
Mạ kẽm nhúng nóng	Phủ kẽm toàn phần, bảo vệ tối ưu chống oxy hóa	Lắp ngoài trời, gần biển, khí hậu ẩm
Sơn Epoxy 2 thành phần	Lớp phủ chống hóa chất, mài mòn	Nhà máy hóa chất, nước thải, thực phẩm – dược

V. ỨNG DỤNG THỰC TẾ

Đường ống dẫn hơi, khí, dầu nóng trong nhà máy nhiệt điện
Hệ thống HVAC, chiller trung tâm công suất cao
Dẫn LNG, khí nén độc hại, hóa chất nguy hiểm
Hệ thống cấp – thoát nước công nghiệp, trạm bơm lớn
Dây chuyền xử lý thực phẩm, nước thải, lọc hóa dầu

VI. CHỨNG TỪ – KIỂM TRA – VẬN CHUYỂN

Chứng chỉ: CO, CQ, MTC 3.1 / 3.2 (EN 10204)
Kiểm tra không phá hủy: UT, PT, MT theo tiêu chuẩn
Bao gói: PE, pallet gỗ, thùng carton tùy yêu cầu dự án
Giao hàng: Toàn quốc – giao nhanh – hỗ trợ hồ sơ kỹ thuật

VII. THÉP HOÀNG ÂN – GIẢI PHÁP TIN CẬY CHO NHÀ THẦU CÔNG NGHIỆP

Hàng sẵn SCH40, SCH80, SCH160, XXS
Tư vấn kỹ thuật theo bản vẽ – tiêu chuẩn thiết kế quốc tế
Giao hàng đúng tiến độ – giá tốt – bảo hành chất lượng
Phù hợp với dự án EPC, dầu khí, nhiệt điện, hóa chất, PCCC

** Liên hệ để nhận báo giá và tư vấn kỹ thuật
