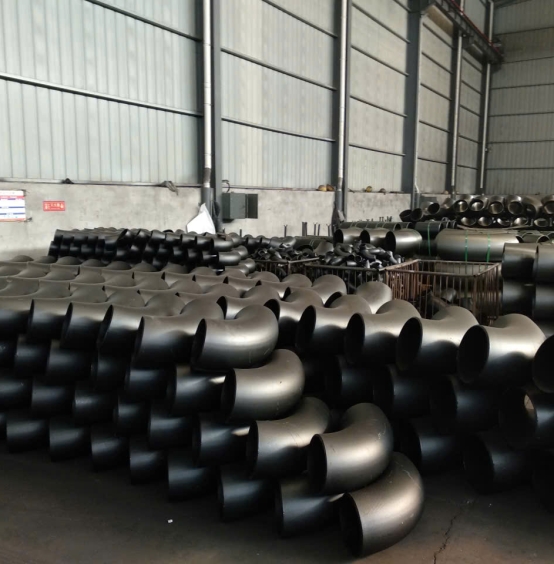

Co Hàn 90 Độ DN15 - DN600

Mô tả

Co Hàn 90 Độ DN15 – DN600 | ASTM A234 WPB | ASME B16.9



Co hàn 90 độ (90° Elbow) là phụ kiện dùng để đổi hướng dòng chảy 90° trong hệ thống đường ống. Đây là loại phụ kiện được sử dụng nhiều nhất trong các hệ thống PCCC, cấp thoát nước, HVAC, xử lý nước thải, dầu khí và công nghiệp sản xuất.

Sản phẩm được hàn đối đầu với đường ống, tạo liên kết chắc chắn, độ kín cao và khả năng chịu áp lực tương đương đường ống cùng cấp vật liệu.



Liên hệ với chúng tôi: SĐT 0972.659.683 hoặc 0933.524.093



Thông Số Kỹ Thuật



Tiêu chí	Thông số
Tiêu chuẩn	ASME B16.9
Đầu hàn	ASME B16.25
Vật liệu phổ biến	ASTM A234 WPB
Kích thước	DN15 – DN600
Độ dày	SCH10, SCH20, SCH40, SCH80, SCH160
Kiểu co	LR (1.5D), SR (1D)
Bề mặt	Đen, sơn chống gỉ, mạ kẽm nhúng nóng
Chứng từ	CO, CQ, MTC EN10204 3.1



Bảng Quy Cách Co Hàn 90 Độ



DN	NPS	OD (mm)	Bán kính SR (1D) mm	Bán kính LR (1.5D) mm
DN15	1/2"	21.3	25	38
DN20	3/4"	26.7	25	38
DN25	1"	33.4	25	38
DN32	1-1/4"	42.2	32	48
DN40	1-1/2"	48.3	38	57
DN50	2"	60.3	51	76
DN65	2-1/2"	73.0	64	95
DN80	3"	88.9	76	114
DN100	4"	114.3	102	152
DN125	5"	141.3	127	190
DN150	6"	168.3	152	229
DN200	8"	219.1	203	305
DN250	10"	273.0	254	381
DN300	12"	323.9	305	457
DN350	14"	355.6	356	533
DN400	16"	406.4	406	610
DN450	18"	457.0	457	686
DN500	20"	508.0	508	762
DN550	22"	559.0	559	838
DN600	24"	610.0	610	914

Liên hệ với chúng tôi: SĐT 0972.659.683 hoặc 0933.524.093

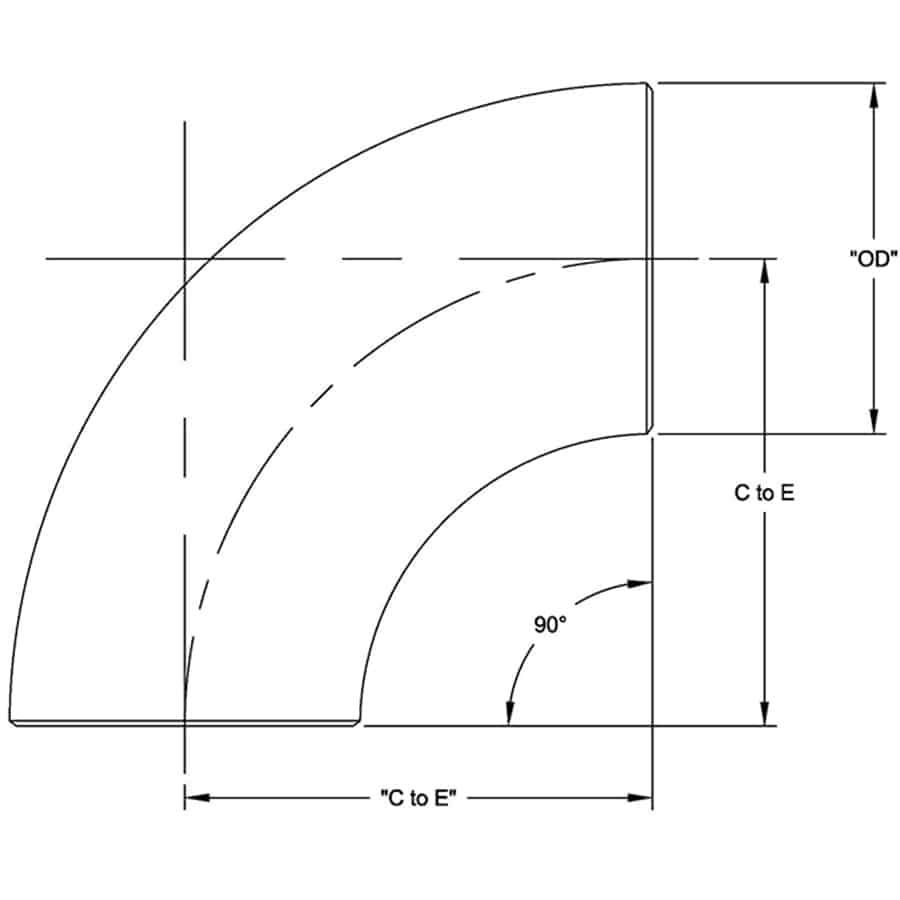

Hình Ảnh Kỹ Thuật



Liên hệ với chúng tôi: SĐT 0972.659.683 hoặc 0933.524.093



Các Loại Co Hàn Phổ Biến



Co LR (Long Radius)

• Bán kính cong 1.5D.

• Tổn thất áp suất thấp.

• Phổ biến trong các dự án công nghiệp.

Co SR (Short Radius)

• Bán kính cong 1D.

• Tiết kiệm không gian lắp đặt.

• Thường dùng trong khu vực chật hẹp.



Quy Trình Sản Xuất

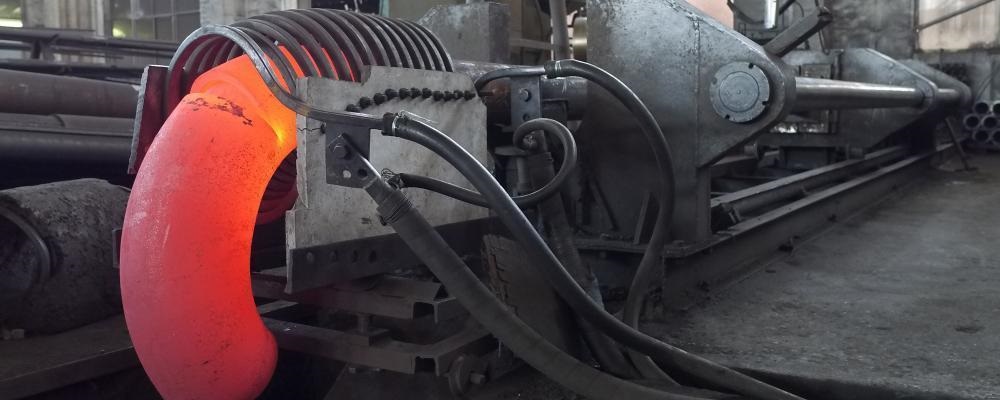

Co hàn được sản xuất bằng phương pháp tạo hình nóng (Hot Push Forming) hoặc uốn cảm ứng (Induction Forming), sau đó thực hiện:

Gia công mép vát.

• Xử lý nhiệt.

• Kiểm tra kích thước.

• Kiểm tra vật liệu.

• Kiểm tra không phá hủy (NDT).

Liên hệ với chúng tôi: SĐT 0972.659.683 hoặc 0933.524.093



Kiểm Soát Chất Lượng



Các lô hàng xuất xưởng thường đi kèm:

• Chứng chỉ CO, CQ.

• Chứng chỉ vật liệu MTC.

• Báo cáo RT/UT (nếu yêu cầu).

• Truy xuất Heat Number.

Đây là yêu cầu quan trọng đối với các dự án PCCC, nhà máy công nghiệp và hạ tầng cấp nước.



Ứng Dụng Thực Tế



Co hàn 90 độ được sử dụng trong:

• Hệ thống PCCC.

• Nhà máy nước và xử lý nước thải.

• Hệ thống HVAC.

• Nhà máy thực phẩm.

• Nhà máy thép.

• Xi măng.

• Hóa chất.

• Dầu khí.

• Điện gió và năng lượng.
