CO (CÚT) ĐÚC 90° TỪ DN15 ĐẾN DN600

Chi tiết sản phẩm

Liên hệ

Mô tả

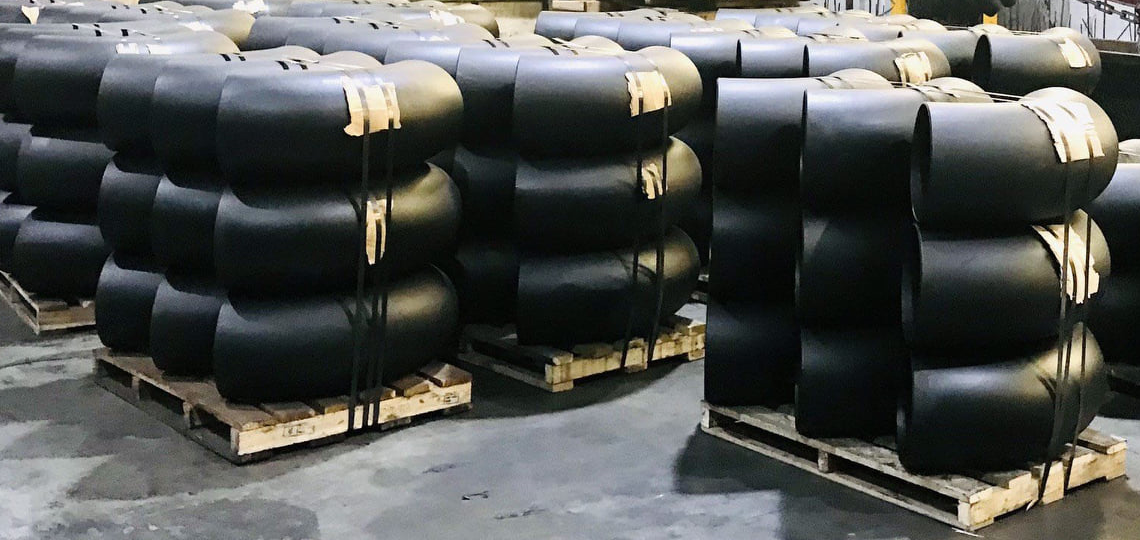

CO (CÚT) ĐÚC 90° TỪ DN15 ĐẾN DN600 – PHỤ KIỆN HÀN LIỀN MẠCH THAY ĐỔI HƯỚNG DÒNG CHẢY CHUẨN KỸ THUẬT CHO ĐƯỜNG ỐNG ÁP SUẤT CAO

Thép Hoàng Ân – Nhà phân phối chính thức các dòng CO đúc 90° chuẩn ASME B16.9 từ DN15 đến DN600 – Hàng có sẵn – Giao nhanh – Chứng từ đầy đủ

Co (Cút) đúc 90 độ là phụ kiện đường ống chuyên dùng để chuyển hướng dòng chảy 90° trong các hệ thống chịu áp lực, nhiệt độ và lưu lượng cao. Với thiết kế cong trơn liền mạch, sản phẩm giúp giảm rung chấn, tránh xung lực dòng chảy và tối ưu không gian lắp đặt, phù hợp với hệ thống kỹ thuật yêu cầu cao về độ kín và độ bền.

Dòng sản phẩm DN15 đến DN600 được ứng dụng rộng rãi trong:

Hệ thống nước sạch – nước thải công nghiệp
Hơi nóng, dầu, khí nén, khí hóa chất
HVAC, chiller trung tâm, hệ thống PCCC cao tầng
Dầu khí, LNG, nhà máy lọc hóa dầu, thực phẩm – dược phẩm

Liên hệ với chúng tôi: SĐT 0906.821.335 hoặc 0933.524.093

I. PHÂN LOẠI KÍCH THƯỚC – TIÊU CHUẨN SẢN XUẤT

BẢNG KÍCH THƯỚC CO (CÚT) ĐÚC 90° TỪ DN15 ĐẾN DN600 – TIÊU CHUẨN ASME B16.9

DN	Inch	OD (mm)	SCH10 (mm)	SCH40 (mm)	SCH80 (mm)	SCH120 (mm)	SCH160 (mm)	SCH XXS (mm)
DN15	½"	21.3	2.11	2.77	3.73	–	–	4.78
DN20	¾"	26.7	2.11	2.87	3.91	–	–	5.56
DN25	1"	33.4	2.77	3.38	4.55	–	–	6.35
DN32	1¼"	42.2	2.77	3.56	4.85	–	–	6.35
DN40	1½"	48.3	2.77	3.68	5.08	–	–	7.14
DN50	2"	60.3	2.77	3.91	5.54	–	–	8.74
DN65	2½"	73.0	2.87	5.16	7.01	–	–	9.53
DN80	3"	88.9	3.05	5.49	7.62	–	–	11.13
DN100	4"	114.3	3.05	6.02	8.56	11.13	13.49	13.49
DN125	5"	141.3	3.40	6.55	9.53	12.70	15.88	15.88
DN150	6"	168.3	3.40	7.11	10.97	14.27	18.26	18.26
DN200	8"	219.1	3.76	8.18	12.70	17.48	21.44	22.23
DN250	10"	273.0	4.19	9.27	15.09	18.26	25.40	25.40
DN300	12"	323.9	4.57	9.53	17.48	21.44	25.40	25.40
DN350	14"	355.6	4.78	9.53	17.12	21.44	25.40	28.58
DN400	16"	406.4	4.78	9.53	17.12	21.44	25.40	28.58
DN450	18"	457.2	4.78	9.53	17.12	21.44	25.40	28.58
DN500	20"	508.0	5.54	9.53	17.12	21.44	25.40	28.58
DN550	22"	558.8	5.54	9.53	17.12	21.44	25.40	28.58
DN600	24"	609.6	6.35	11.13	17.48	21.44	25.40	28.58

Liên hệ với chúng tôi: SĐT 0906.821.335 hoặc 0933.524.093

II. PHÂN LOẠI THEO BÁN KÍNH CONG – CO CUNG NGẮN (SR) VÀ CO CUNG DÀI (LR)

Trong tiêu chuẩn ASME B16.9, CO (Cút) đúc 90° được phân thành hai loại chính theo bán kính cong:

Loại co	Ký hiệu quốc tế	Bán kính cong R	Ứng dụng điển hình
Co cung dài	LR (Long Radius)	R = 1.5 x OD	Thông dụng, giảm tổn thất áp, mượt dòng
Co cung ngắn	SR (Short Radius)	R = 1.0 x OD	Không gian hạn chế, tải trọng thấp

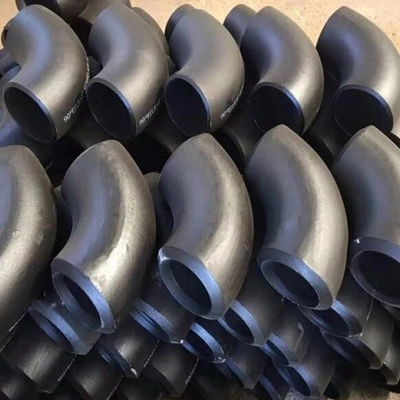

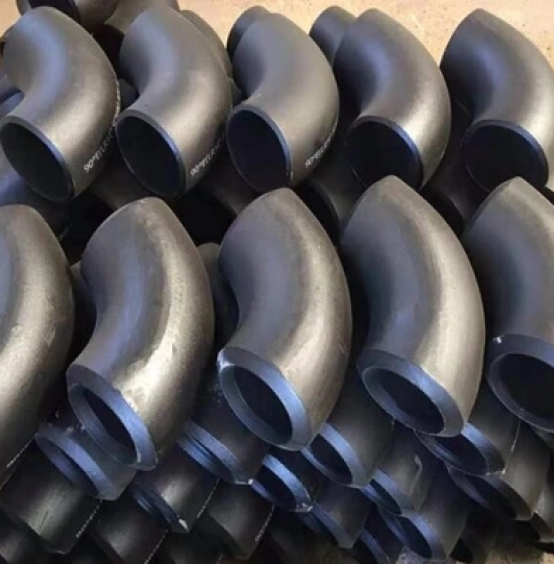

Co cung dài (LR) – Loại phổ biến nhất

Ưu điểm: Giảm áp lực tại điểm chuyển hướng, giúp dòng chảy ổn định.
Phù hợp: Hệ thống khí, hơi nóng, nước, HVAC, xử lý nước, lọc hóa dầu.

Co cung ngắn (SR) – Dành cho vị trí giới hạn không gian

Ưu điểm: Tiết kiệm diện tích lắp đặt.
Hạn chế: Tăng tổn thất áp và xung lực tại điểm gấp khúc.
Phù hợp: Hệ thống kỹ thuật trong phòng máy chật hẹp hoặc hầm kỹ thuật.

Lưu ý: Trong hầu hết dự án công nghiệp – dân dụng – EPC, loại LR được khuyến nghị sử dụng để tối ưu dòng chảy và độ bền.

III. VẬT LIỆU – HOÀN THIỆN – TÍNH NĂNG

Vật liệu phổ biến:

Thép carbon: A234 WPB
Thép chịu lạnh: A420 WPL6
Inox: A403 WP304 / WP316
Thép hợp kim: Tùy yêu cầu kỹ thuật dự án

Bề mặt hoàn thiện:

Hoàn thiện	Mô tả	Ứng dụng
Plain (thô)	Phun bi sạch, chưa sơn	Hàn tại xưởng hoặc gia công tùy yêu cầu
Sơn đen	Sơn dầu chống gỉ công nghiệp	Hệ thống trong nhà
Mạ kẽm nhúng nóng	Lớp kẽm phủ toàn bộ chống oxy hóa	Hệ thống ngoài trời, gần biển, ẩm ướt
Sơn Epoxy 2 thành phần	Kháng hóa chất, mài mòn	Hóa chất nhẹ, thực phẩm, nước thải

IV. ỨNG DỤNG THỰC TẾ

Đường ống hơi, khí nén, dầu nóng công nghiệp
Hệ thống HVAC, chiller trung tâm – chuyển góc vuông kỹ thuật
Mạng cấp thoát nước công nghiệp, đô thị
Hệ thống PCCC nhà máy – công trình cao tầng
Nhà máy lọc dầu, LNG, hóa chất – xử lý nước thải

V. ƯU ĐIỂM KHI CHỌN CO ĐÚC 90° CỦA THÉP HOÀNG ÂN

Đầy đủ size từ DN15 – DN600, nhiều cấp độ SCH

Hàng có sẵn – giao hàng toàn quốc – chứng từ CO, CQ, MTC đầy đủ
Hỗ trợ tư vấn kỹ thuật – cung cấp bản vẽ – lớp phủ phù hợp
Đáp ứng tiêu chuẩn quốc tế: ASME B16.9, EN 10253-2
Phù hợp các dự án EPC, M&E, PCCC, xử lý nước, dầu khí, hóa chất

** Liên hệ để nhận báo giá và tư vấn kỹ thuật
