MẶT BÍCH LỎNG (LAP JOINT FLANGE)

MẶT BÍCH LỎNG (LAP JOINT FLANGE) – GIẢI PHÁP LINH HOẠT CHO HỆ THỐNG ĐƯỜNG ỐNG

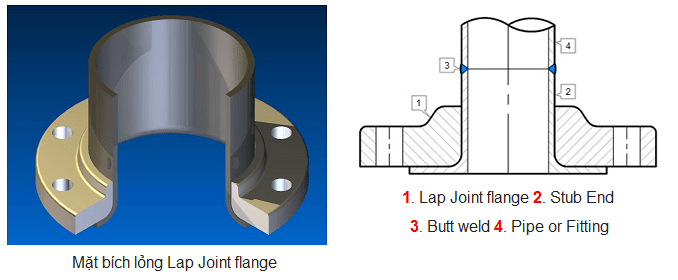

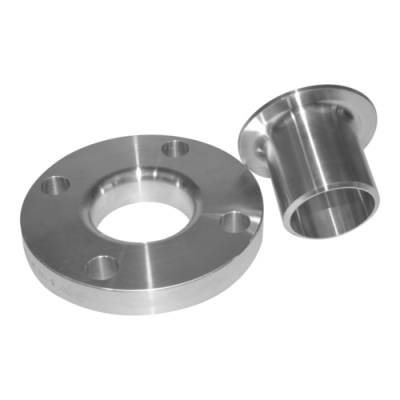

Mặt bích lỏng (Lap Joint Flange, viết tắt LJ Flange) là loại bích có cấu tạo tách rời thành 2 phần:

• Stub End: đoạn ống loe mép được hàn trực tiếp với đường ống.

• Lap Joint Flange: vòng bích rời, có thể trượt tự do quanh stub end.

Điểm khác biệt lớn nhất của loại bích này so với các loại bích khác (như bích hàn cổ, slip-on, socket weld) là không hàn trực tiếp bích vào ống mà hàn stub end, sau đó bích được lồng bên ngoài. Điều này tạo sự linh hoạt cao trong lắp đặt, tháo dỡ và căn chỉnh bulông.

Liên hệ ngay: 0906.821.335 – 0933.524.093 để nhận báo giá tốt nhất!

2. Ưu điểm của mặt bích lỏng

• Dễ tháo lắp: Chỉ cần nới bulông, bích có thể di chuyển tự do, giúp căn chỉnh chính xác các lỗ bulông mà không cần xoay ống.

• Tiết kiệm chi phí vật liệu: Phần bích lỏng thường sử dụng thép carbon hoặc vật liệu rẻ hơn, trong khi stub end có thể dùng thép không gỉ hoặc hợp kim chống ăn mòn – giải pháp kinh tế cho môi trường khắc nghiệt.

• Tăng tuổi thọ hệ thống: Nhờ stub end là phần tiếp xúc trực tiếp với môi trường ăn mòn, còn bích rời ít bị tác động, kéo dài thời gian sử dụng.

• Tính linh hoạt cao: Phù hợp với hệ thống thường xuyên tháo lắp, bảo trì hoặc thay thế.

3. Ứng dụng thực tế

Mặt bích lỏng được ứng dụng nhiều trong các ngành:

• Hóa chất & dầu khí: nơi yêu cầu chống ăn mòn cao, thường kết hợp stub end bằng inox hoặc hợp kim.

• Xử lý nước & môi trường: dễ tháo lắp và thay thế thiết bị trong đường ống.

• Thực phẩm & dược phẩm: đảm bảo độ sạch, dễ bảo trì.

• Đường ống công nghiệp: khi cần căn chỉnh chính xác hoặc tháo lắp nhiều lần.

4. Vật liệu chế tạo

• Thép carbon (A105, SS400)

• Inox (304, 316, 321…)

• Hợp kim đặc biệt (Hastelloy, Monel, Duplex…)

• Stub End thường bằng inox chống ăn mòn, bích rời có thể bằng thép carbon để giảm giá thành.

5. Tiêu chuẩn sản xuất

Mặt bích lỏng được chế tạo theo các tiêu chuẩn quốc tế:

• ASME B16.5 / ASME B16.47

• DIN / EN

• JIS B2220

• BS 4504

• GOST

6. Quy cách và kích thước

Bảng quy cách dưới đây tham khảo theo tiêu chuẩn ASME B16.5 (Class 150):

• Đây là quy cách chuẩn ASME B16.5 Class 150, dùng cho cả Lap Joint Flange và Stub End đi kèm.

• Các thông số có thể thay đổi tùy tiêu chuẩn (ASME, DIN, JIS, BS).

• Với áp lực cao hơn (Class 300 – 2500), kích thước và chiều dày bích sẽ lớn hơn.

7. Lưu ý kỹ thuật khi sử dụng

• Lựa chọn stub end và bích rời đồng bộ để đảm bảo độ kín.

• Với môi trường ăn mòn, ưu tiên stub end bằng inox để tiếp xúc trực tiếp với lưu chất.

• Không nên dùng trong môi trường áp suất quá cao, thay vào đó chọn bích hàn cổ để tăng khả năng chịu lực.

• Cần xiết bulông đúng lực, tránh cong vênh bích.
