KHỚP NỐI CHỐNG ĐỘNG ĐẤT

KHỚP NỐI CHỐNG ĐỘNG ĐẤT – GIẢI PHÁP KẾT CẤU AN TOÀN CHO CÔNG TRÌNH TRONG KHU VỰC ĐỊA CHẤN

Khớp nối chống động đất là một bộ phận kết cấu cơ khí – dân dụng đặc biệt, có chức năng hấp thụ và phân tán năng lượng địa chấn, bảo vệ hệ kết cấu chính của công trình không bị phá hủy hoặc biến dạng quá mức khi xảy ra động đất. Chúng thường được sử dụng tại các vị trí chuyển tiếp giữa các phần kết cấu có tính độc lập hoặc tại các điểm mấu chốt có chuyển vị lớn.

Ứng dụng phổ biến trong các công trình như: cầu, đường sắt, nhà cao tầng, nhà máy công nghiệp, kết cấu thép chịu lực, đặc biệt ở các vùng có nguy cơ địa chấn cao như Nhật Bản, Đài Loan, California, Philippines, và một số khu vực ven biển Việt Nam.

Liên hệ với chúng tôi: SĐT 0906.821.335 hoặc 0933.524.093

II. CẤU TẠO KHỚP NỐI CHỐNG ĐỘNG ĐẤT

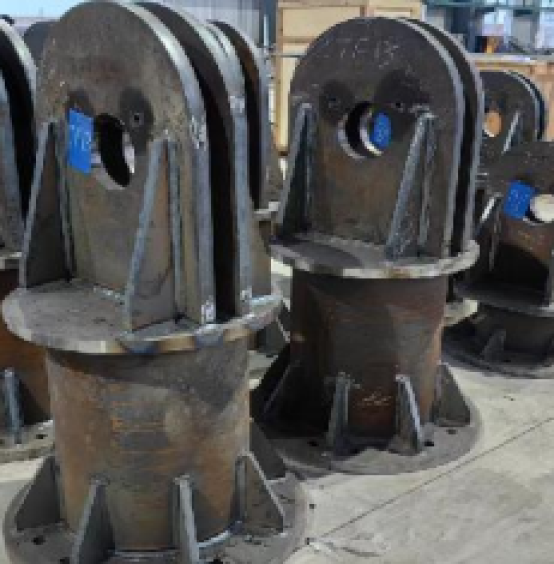

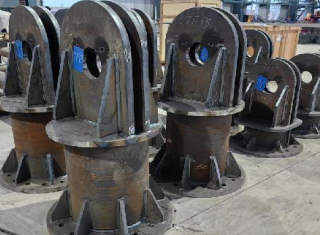

Dựa trên hình ảnh thực tế, khớp nối có cấu tạo điển hình bao gồm các thành phần chính sau:

1. Thân trụ chính (main body):

   • Gia công từ thép tấm tổ hợp hàn, hoặc ống đúc dày, đường kính lớn.

   • Chịu tải trọng nén và mômen lớn từ kết cấu phía trên.

   • Được gia cường bằng các bản sườn vát hình tam giác để tăng độ ổn định.

2. Cánh kẹp đôi hai bên (clevis arms):

   • Được cắt CNC từ thép bản dày, hàn chắc chắn lên thân trụ.

   • Có lỗ xuyên tâm để liên kết với chốt trục (pin), cho phép dao động theo phương ngang.

3. Bản đế (base plate):

   • Dạng tấm tròn hoặc đa giác hàn chân, khoan lỗ bulong để bắt với nền móng.

   • Phân bố đều lực lên sàn bê tông hoặc dầm kết cấu.

4. Chốt trục (pin shaft):

   • Làm bằng thép hợp kim có khả năng chịu mỏi cao.

   • Đóng vai trò bản lề hoặc điểm xoay, cho phép cấu kiện dịch chuyển theo phương X/Y trong phạm vi cho phép khi có động đất.

III. NGUYÊN LÝ HOẠT ĐỘNG

Khi xảy ra động đất:

• Các phần kết cấu phía trên bị dao động theo phương ngang, dọc hoặc xoay.

• Khớp nối sẽ hoạt động như một "bản lề đàn hồi", hấp thu chuyển vị tương đối giữa hai bộ phận kết cấu.

• Nhờ có cơ chế xoay quanh trục và có khe hở dao động kiểm soát, khớp nối giúp giảm ứng suất, tránh truyền lực trực tiếp gây hư hại lên kết cấu chính.

IV. ƯU ĐIỂM NỔI BẬT

Giảm thiểu hư hỏng trong động đất: Ngăn chặn hiện tượng phá hoại do lực động quá mức truyền vào móng hoặc dầm chính.

Tăng tuổi thọ công trình: Giảm ứng suất và dao động cưỡng bức lên kết cấu khi có rung động địa chất hoặc tải trọng di động.

Dễ bảo trì và thay thế: Cấu trúc modul cho phép tháo lắp dễ dàng, không ảnh hưởng tới kết cấu tổng thể.

Tùy biến cao: Có thể thiết kế riêng theo từng dự án với tải trọng, biên độ dao động và yêu cầu kiến trúc khác nhau.

V. ỨNG DỤNG THỰC TẾ

• Cầu vượt và cầu treo: Nơi có dao động nhiệt và địa chấn theo phương ngang rất lớn.

• Nhà xưởng công nghiệp, silo, nhà máy lọc hóa dầu: Hấp thụ chuyển vị giữa kết cấu thép và nền.

• Kết cấu cao tầng tại vùng địa chấn: Kết nối các đoạn trục kết cấu có biên độ dao động khác nhau.

VI. TIÊU CHUẨN THIẾT KẾ & VẬT LIỆU

• Tiêu chuẩn áp dụng:

  • ASTM A709, A36 cho vật liệu thép.

  • Tiêu chuẩn EN 15129 – Anti-seismic devices for structures.

  • AASHTO – Guide Specifications for Seismic Design of Highway Bridges.

• Vật liệu chế tạo:

  • Thép kết cấu cacbon hoặc hợp kim thấp (S355, Q345, SM490…).

  • Chốt sử dụng thép tôi, có xử lý nhiệt chống mài mòn.

  • Hàn theo chuẩn AWS D1.1 hoặc JIS Z 3120.

VII. KẾT LUẬN

Khớp nối chống động đất là một phần không thể thiếu trong các công trình hiện đại yêu cầu an toàn cao. Việc lựa chọn đúng loại khớp nối, tính toán chính xác theo tải trọng và biên độ dao động cho phép, đồng thời đảm bảo gia công – lắp đặt đúng quy trình sẽ giúp bảo vệ tối đa tính mạng, tài sản và sự ổn định lâu dài cho toàn bộ công trình.
