Mặt Bích Slip On (SO) – Đặc Điểm, Tiêu Chuẩn và Ứng Dụng

Mặt bích Slip On (SO Flange) là loại mặt bích thép có cấu tạo đơn giản, được lắp trượt vào đầu ống và hàn cả bên trong lẫn bên ngoài để cố định. Với thiết kế này, SO flange có chi phí thấp hơn so với Weld Neck Flange, dễ dàng lắp đặt và căn chỉnh trong quá trình thi công. Đây là loại mặt bích được sử dụng phổ biến nhất trong các hệ thống đường ống áp lực trung bình và thấp.

Liên hệ ngay: 0906.821.335 – 0933.524.093 để nhận báo giá tốt nhất!

2. Đặc Điểm Kết Cấu

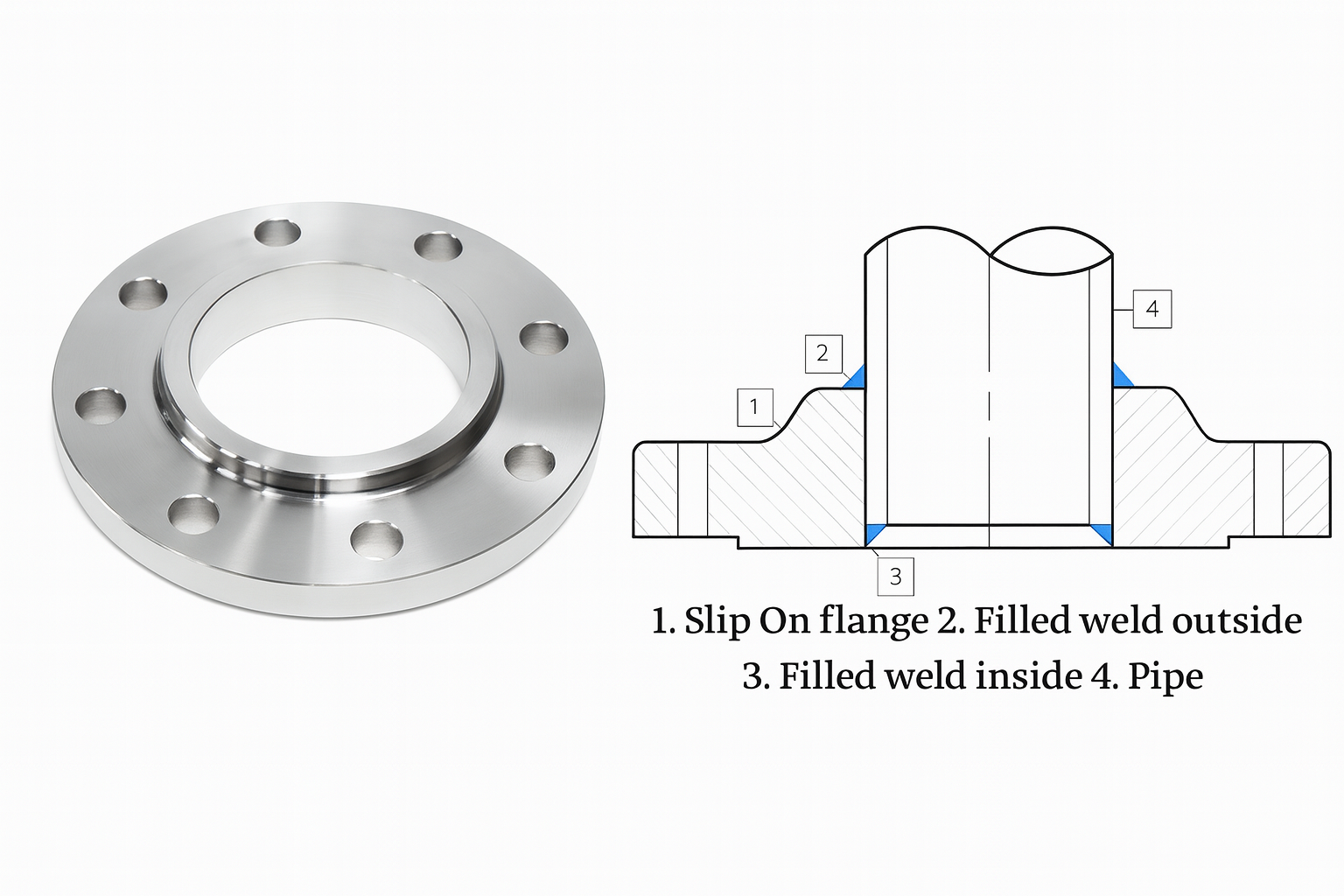

• Hình dạng: Dạng đĩa tròn với lỗ trượt (Slip On) để đưa ống vào trong.

• Phương pháp hàn: Hàn fillet bên ngoài và bên trong, tạo liên kết chắc chắn.

• Độ dày: Mỏng hơn so với Weld Neck, phù hợp cho hệ thống ít rung động.

• Chi phí: Giá thành rẻ hơn WN flange, tiết kiệm cho các dự án trung bình.

3. Tiêu Chuẩn Sản Xuất

Mặt bích SO được sản xuất theo nhiều tiêu chuẩn quốc tế:

• ASME/ANSI B16.5: Class 150 – 2500.

• ASME B16.47: Cho DN > 600 mm.

• DIN: DIN 2573, DIN 2576.

• JIS: JIS 5K, 10K, 16K, 20K.

• BS4504: Tiêu chuẩn Anh – Châu Âu.

• UL/FM: Đáp ứng hệ thống PCCC quốc tế.

4. Vật Liệu Phổ Biến

• Thép Carbon (ASTM A105, A350 LF2): Dùng cho áp suất trung bình.

• Thép Hợp Kim (ASTM A182 F11/F22): Chịu nhiệt cao.

• Thép Inox (ASTM A182 F304/316): Chống ăn mòn, dùng trong hóa chất, thực phẩm.

5. Ứng Dụng Trong Công Nghiệp

Mặt bích Slip On thường được dùng cho:

• Hệ thống PCCC: Kết nối ống thép mạ kẽm, van, thiết bị PCCC.

• Ngành dầu khí, hóa chất: Đường ống áp suất trung bình.

• Nhà máy xử lý nước & HVAC: Đường ống cấp thoát nước, khí nén.

• Công nghiệp thực phẩm: Sử dụng loại inox chống ăn mòn.

6. Ưu Điểm và Nhược Điểm

Ưu điểm:

• Giá thành thấp, tiết kiệm chi phí.

• Dễ lắp đặt, căn chỉnh.

• Có thể tháo lắp và bảo trì nhanh.

Nhược điểm:

• Độ bền và khả năng chịu áp kém hơn Weld Neck Flange.

• Không phù hợp với áp lực quá cao hoặc môi trường rung động mạnh.

7. Bảng Kích Thước & Trọng Lượng (ASME B16.5 – Class 150, tham khảo)

Tôi sẽ giúp anh xây dựng bảng quy cách đầy đủ cho Mặt bích Slip On (Slip On Flange – SO) theo chuẩn phổ biến ASME B16.5 (Class 150 – 600) và tham khảo thêm DIN/JIS. Đây là loại mặt bích dùng nhiều nhất trong hệ thống PCCC, nước, hơi và công nghiệp trung áp.

Bảng Quy Cách Mặt Bích Slip On (SO Flange)

Theo ASME B16.5 – Class 150

Liên hệ ngay: 0906.821.335 – 0933.524.093 để nhận báo giá tốt nhất!

Nhận xét:

• Tiêu chuẩn ASME B16.5 – Class 150 chỉ phổ biến đến DN600.

• Với DN700–DN2000 thì sử dụng ASME B16.47 Series A/B.

• Ngoài ra, tiêu chuẩn JIS (5K, 10K, 16K, 20K) và DIN PN10/16/25/40 cũng thường dùng trong hệ thống cấp thoát nước, PCCC, HVAC.

Mặt bích Slip On là lựa chọn kinh tế và linh hoạt cho các hệ thống đường ống áp lực trung bình. Với ưu điểm giá rẻ, dễ lắp đặt và tiêu chuẩn đa dạng (ASME, JIS, DIN, UL/FM), SO flange được ứng dụng rộng rãi trong nhiều ngành công nghiệp.
