MẶT BÍCH SOCKET WELD (SW FLANGE)

MẶT BÍCH SOCKET WELD (SW FLANGE) – GIẢI PHÁP CHO ĐƯỜNG ỐNG ÁP SUẤT TRUNG & CAO

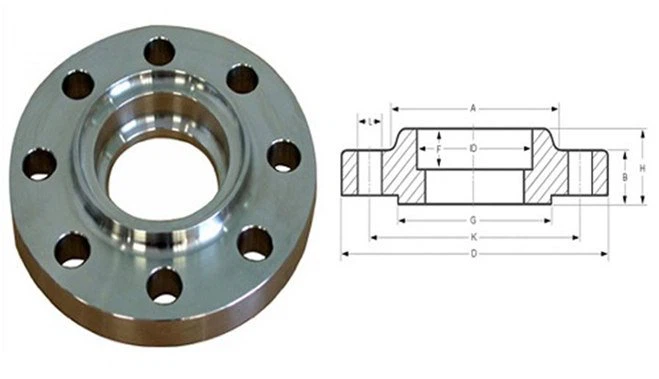

Mặt bích Socket Weld (SW Flange) là loại mặt bích được thiết kế có rãnh (recessed area) để lồng đầu ống vào trong, sau đó hàn vòng ngoài (fillet weld). Kiểu hàn này giúp định tâm chính xác, tạo mối nối kín khít và chắc chắn, phù hợp cho các đường ống kích thước nhỏ (DN15 – DN80) và hệ thống áp suất trung bình đến cao.

Liên hệ ngay: 0906.821.335 – 0933.524.093 để nhận báo giá tốt nhất!

2. Cấu tạo

• Phần rãnh (Socket): Dùng để lắp ống, tạo sự chính xác và ổn định.

• Mặt bích: Có lỗ bulong phân bố đều theo vòng tròn để liên kết với mặt bích đối diện.

• Mối hàn vòng ngoài: Tăng cường độ kín khít và chịu lực.

3. Ưu điểm

•  Độ kín cao, hạn chế rò rỉ nhờ hàn vòng ngoài.
•  Căn chỉnh ống dễ dàng, đảm bảo đồng tâm.
•  Sức chịu áp suất và nhiệt độ cao hơn Slip On Flange.
•  Phù hợp cho các hệ thống đường ống nhỏ, áp lực lớn.

4. Nhược điểm

•  Chỉ áp dụng tốt cho ống nhỏ và trung bình (DN ≤ 80 mm).
• Mối hàn bên ngoài có thể khó kiểm tra khuyết tật.
•  Khó tháo lắp khi cần bảo trì, so với Threaded Flange.

5. Ứng dụng

• Ngành dầu khí: Đường ống khí nén, dầu áp lực cao.

• Ngành hóa chất: Hệ thống dẫn dung môi, acid, hóa chất.

• Ngành nhiệt điện & năng lượng: Đường ống nồi hơi, ống hơi nước quá nhiệt.

• Ngành hàng hải & đóng tàu: Hệ thống ống áp suất trên tàu.

• Công nghiệp cơ khí: Hệ thống đường ống khí – thủy lực.

6. Vật liệu chế tạo

• Thép carbon: ASTM A105, Q235, CT3.

• Thép hợp kim: ASTM A182 F11, F22.

• Inox: 201, 304, 316, 316L.

• Đặc biệt: Có thể mạ kẽm, sơn phủ epoxy, hoặc phủ chống ăn mòn theo yêu cầu.

7. Tiêu chuẩn sản xuất

• ASME/ANSI B16.5 (Class 150 – 2500).

• DIN EN 1092-1.

• JIS B2220 (5K, 10K, 16K, 20K, 40K).

• BS 4504.

8. Bảng quy cách Socket Weld Flange – Class 150 (ASME B16.5)

Liên hệ ngay: 0906.821.335 – 0933.524.093 để nhận báo giá tốt nhất!

Mặt bích Socket Weld (SW Flange) là lựa chọn tối ưu cho các hệ thống đường ống kích thước nhỏ – áp suất cao, đảm bảo kín khít, bền vững, dễ căn chỉnh và đạt chuẩn quốc tế. Đây là sản phẩm được sử dụng rộng rãi trong dầu khí, hóa chất, nhiệt điện, đóng tàu và cơ khí công nghiệp.
