Móng Cọc Chịu Lực Nhiều Cọc (Multi-Pile Foundation) - Giải Pháp Chịu Lực Hoàn Hảo Và Hiệu Quả Kinh Tế Cao

Móng cọc chịu lực nhiều cọc là hệ kết cấu gồm một đài móng (pile cap) và nhiều cọc nghiêng/đứng bằng thép được đóng xuống nền địa chất đáy biển. Cấu hình này có độ cứng tổng thể cao và khả năng chịu lực ngang tốt, đặc biệt phù hợp với các vùng có độ sâu nước trung bình (5–50 m) và nền địa chất không quá phức tạp.

Kết cấu dạng này từng được sử dụng rộng rãi trong các công trình cảng biển truyền thống trước khi được áp dụng vào lĩnh vực điện gió ngoài khơi. Quá trình chế tạo đài móng và các cọc thường được thực hiện trước trên bờ, sau đó vận chuyển ra biển để thi công lắp dựng.

Ưu điểm nổi bật của móng nhiều cọc bao gồm:

• Khả năng chịu tải lớn, cả theo phương đứng và phương ngang.

• Độ ổn định cao, nhờ kết cấu cứng và liên kết đồng nhất giữa các cọc và đài móng.

• Khả năng thích ứng với nền đất yếu tốt hơn so với các giải pháp như monopile.

• Kỹ thuật thi công không quá phức tạp, có thể tận dụng thiết bị thi công từ ngành xây dựng cảng biển, móng cầu.

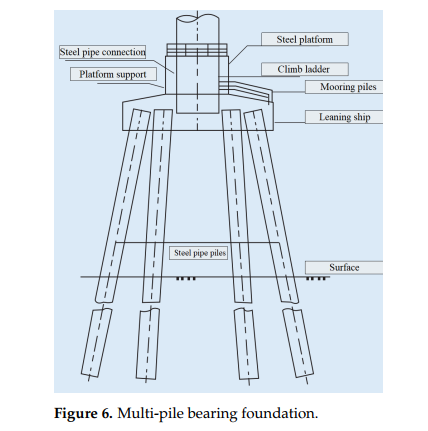

I. Cấu Hình Hệ Móng 6 Cọc Thép Nghiêng

1. Cấu tạo tổng thể

• Số lượng cọc: 6 cọc/1 móng turbine

• Loại cọc: Ống thép hàn xoắn hoặc hàn dọc

• Phương pháp thi công: Đóng nghiêng trực tiếp (không khoan dẫn)

• Góc nghiêng: 10°–20° so với phương đứng

• Liên kết với turbine: thông qua pile cap bằng bê tông cốt thép kết hợp khung liên kết thép

2. Kích thước và thông số cọc điển hình

II. Ưu Điểm Kỹ Thuật Của Giải Pháp

Chịu tải ngang và moment tốt: Cọc nghiêng chịu lực theo phương trục tốt hơn cọc thẳng, giúp tăng khả năng chịu moment lật và rung động.
Thi công nhanh, hiệu quả: Không cần khoan dẫn, phù hợp với địa tầng yếu, thi công trên biển hiệu quả hơn các giải pháp giếng chìm hoặc móng trọng lực.
Giảm chi phí móng: Giảm khối lượng bê tông pile cap, tiết kiệm thép và thiết bị hạ cọc.

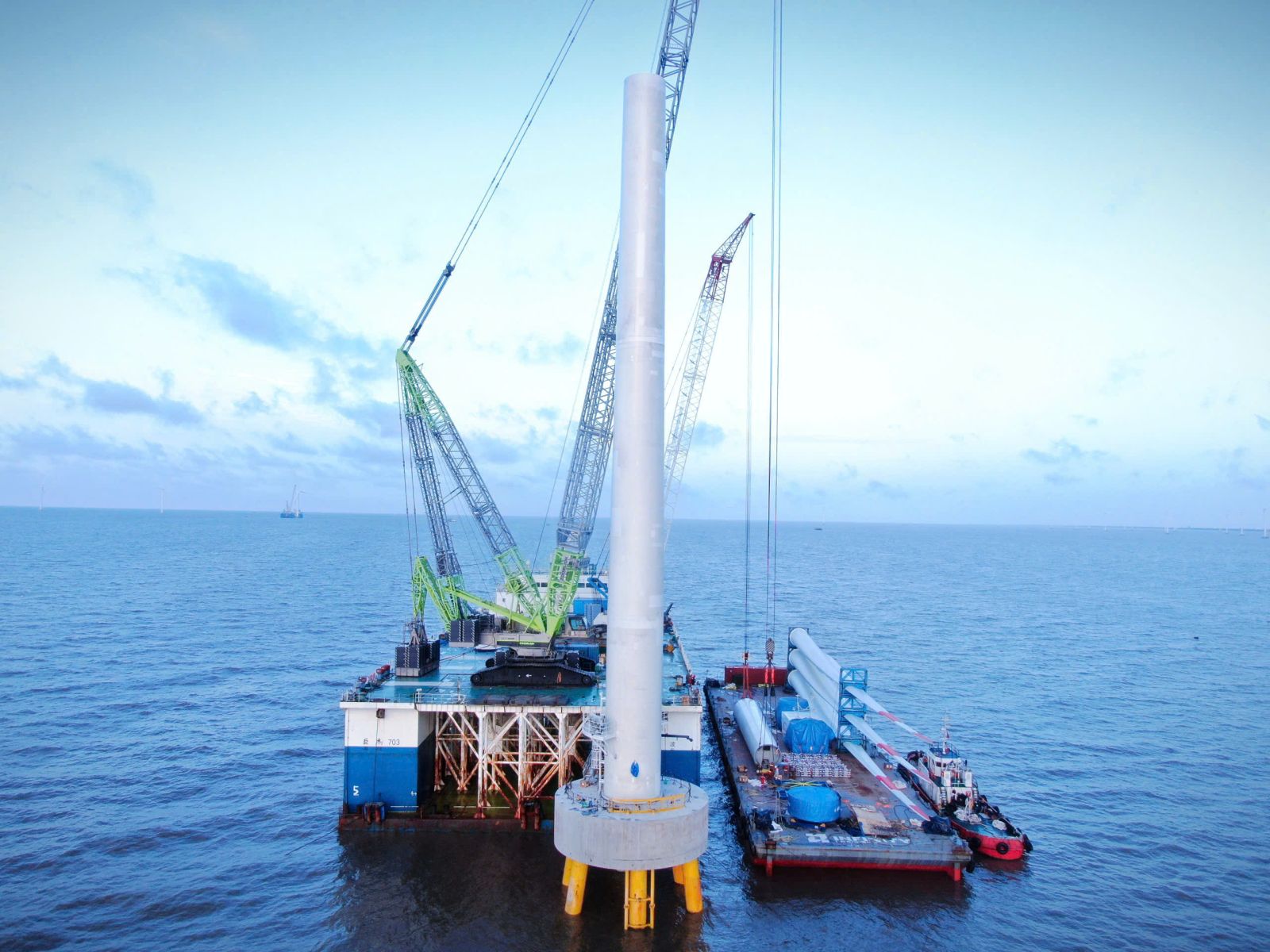

III. Ứng Dụng Tại Các Dự Án Cụ Thể

Trong các dự án điện gió ngoài khơi, hệ móng đóng vai trò quyết định đến sự ổn định, an toàn và tuổi thọ của toàn bộ turbine. Ở các khu vực bãi triều ven biển Việt Nam với địa tầng bùn sét yếu, giải pháp móng sử dụng 6 cọc thép ống đóng nghiêng đã được chứng minh là lựa chọn tối ưu.

 Phương pháp này đã được sử dụng cho nhiều dự án và vẫn đang là lựa chọn tối ưu hơn so với cọc bê tông ở độ sâu nước biển là 20-40m cả về chi phí lẫn tính ổn định.

Nếu quý nhà đầu tư có nhu cầu biết thêm chi tiết vui lòng liên hệ 0899.315.688 chúng tôi sẽ kết nối anh chị với đơn vị tư vấn thiết kế và thi công.

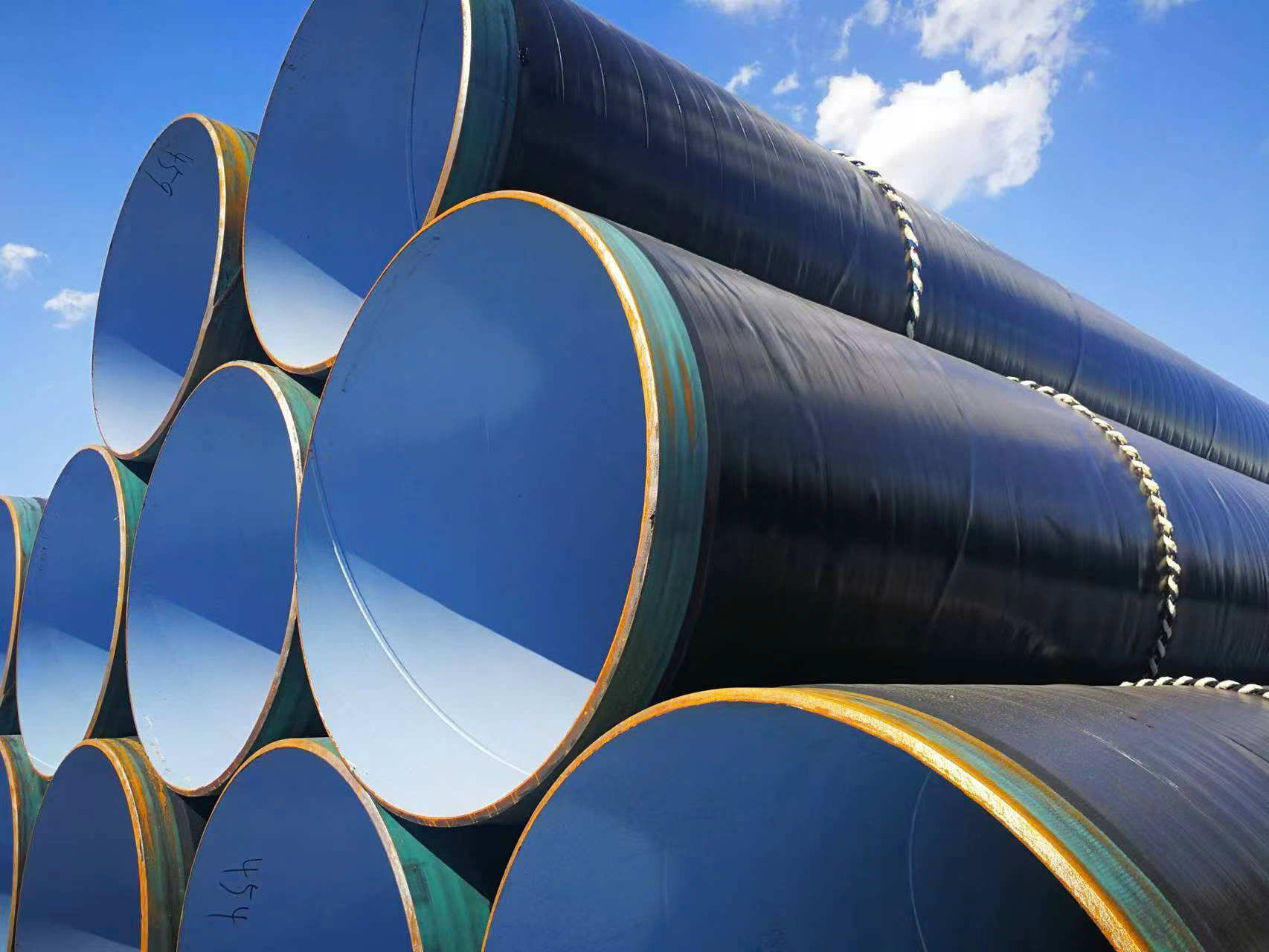

IV. Vật Liệu Thép Và Xử Lý Bề Mặt

• Tiêu chuẩn kỹ thuật:

  • API 5L PSL1

  • ASTM A252 Gr.3

  • EN 10219 S355J2H / Q355B / Q355D

• Xử lý bề mặt:

  • Sơn epoxy 3 lớp hoặc polyethylene 3LPE

  • Xử lý bề mặt SA2.5–SA3.0

• Chứng chỉ vật liệu: Đầy đủ CO, CQ, MTC 3.1 theo EN10204

V. Tài Liệu Tham Khảo

1. Offshore Pile Cap Design in Soft Soil – Taiwan Strait Wind Project

2. MDPI – Journal of Marine Science and Engineering (2024), vol. 12, no.4

3. IOP Conf. Series: Earth and Environmental Science 677 (2021)
