T (TEE) ĐÚC DN100

Chi tiết sản phẩm

T (TEE) ĐÚC DN100

Liên hệ

Mô tả

T (TEE) ĐÚC DN100 – PHỤ KIỆN CHIA NHÁNH 4 INCH HÀN ĐỐI ĐẦU CHUẨN ASME B16.9

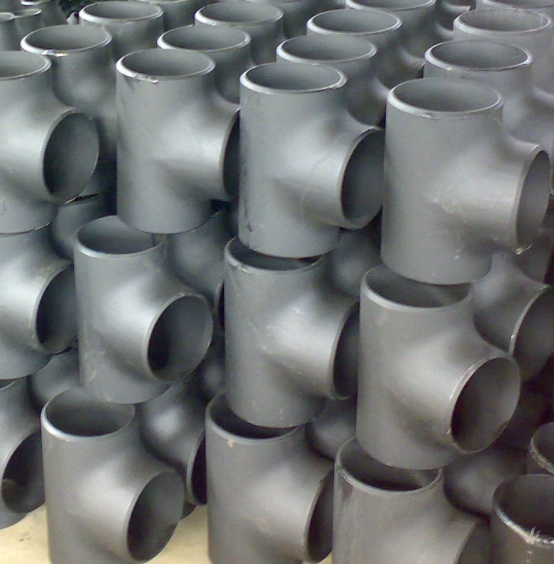

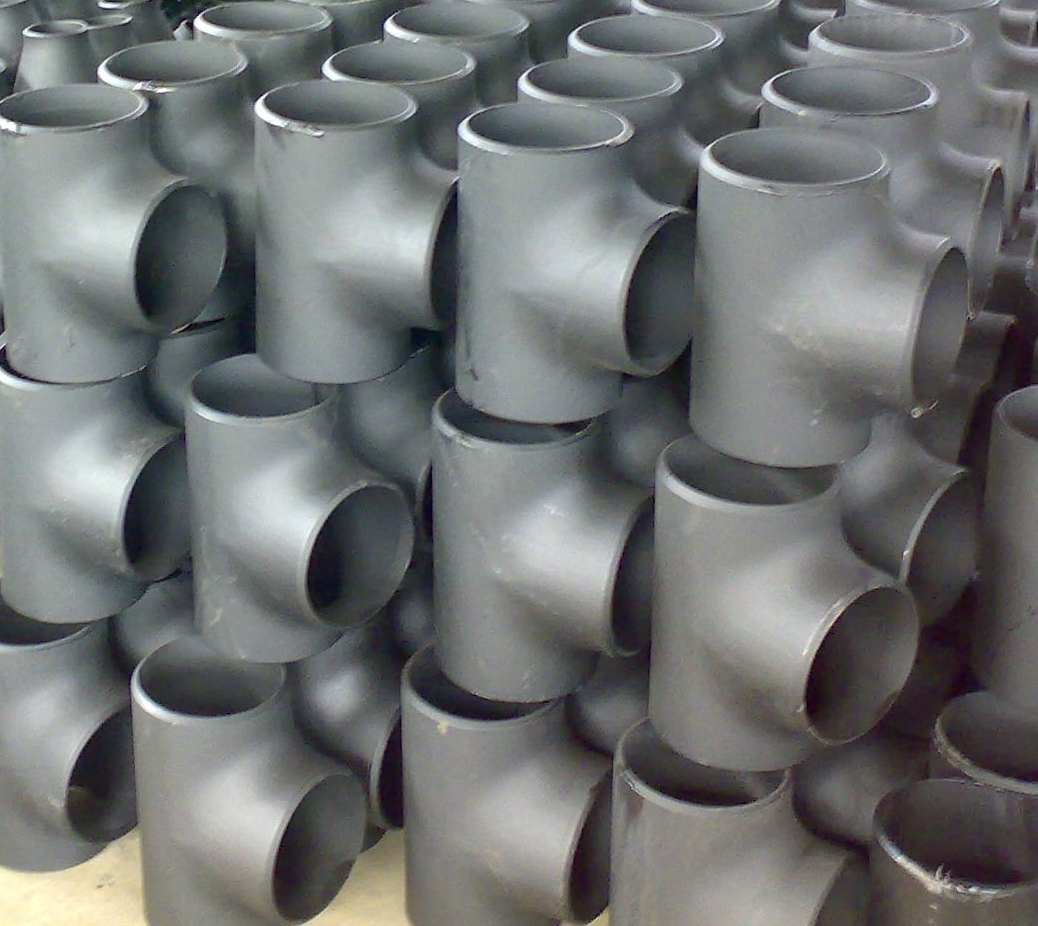

T (Tee) đúc DN100 là phụ kiện đường ống dùng để chia nhánh dòng chảy tại vị trí giao nhau của ống có đường kính danh định DN100 (tương đương 4 inch – Ø114.3 mm). Thiết kế dạng chữ T với kết nối hàn đối đầu (Bevel End), được sản xuất từ vật liệu thép đúc liền mạch, T đúc DN100 đảm bảo độ kín cao, chịu áp lực lớn và đáp ứng chuẩn quốc tế ASME B16.9 và ASME B16.25.

Ứng dụng tiêu biểu:

Hệ thống HVAC, PCCC, xử lý nước
Nhà máy thực phẩm, dược phẩm, hóa chất nhẹ
Đường ống hơi nóng, khí nén, dung môi kỹ thuật
Dự án cơ điện công nghiệp và hạ tầng lớn

Liên hệ với chúng tôi: SĐT 0906.821.335 hoặc 0933.524.093

II. Thông số kỹ thuật T (Tee) đúc DN100

Thông số	Giá trị
Kích thước danh định (DN)	DN100
Kích thước inch	4"
Đường kính ngoài (OD)	114.3 mm
Góc chia nhánh	90°
Kết nối	Hàn đối đầu (Bevel End)
Tiêu chuẩn áp dụng	ASME B16.9, ASME B16.25, EN 10253-2
Nhiệt độ làm việc	-46°C đến +425°C (tùy vật liệu)
Áp suất thiết kế	Theo độ dày SCH từ 10 đến XXS

III. Bảng độ dày SCH – T (Tee) đúc DN100

SCH	Độ dày (mm)	Ứng dụng điển hình
SCH 10	3.05	Nước sạch, khí nhẹ, HVAC áp thấp
SCH 20	6.02	Cấp nước công nghiệp, hệ thống hơi nhẹ
SCH 40	6.02	Hơi trung áp, dầu nhẹ, hệ thống lạnh
SCH 80	8.56	Hơi nóng, khí nén áp lực cao, đường ống rung động
SCH 160	13.49	Dung môi, hóa chất nhẹ, áp lực kỹ thuật cao
SCH XXS	17.12	Nhà máy hóa dầu, điện lực, ứng dụng áp lực đặc biệt

IV. Vật liệu chế tạo & hoàn thiện bề mặt

Mác vật liệu	Ứng dụng thực tế
A234 WPB (Thép carbon)	Dẫn hơi, nước, khí, ứng dụng công nghiệp phổ thông
A420 WPL6 (Chịu lạnh)	Kho lạnh, LNG, thực phẩm đông lạnh
A403 WP304/316 (Inox)	Nước sạch, thực phẩm, hóa chất, môi trường ăn mòn
WP11, WP22 (Thép hợp kim)	Dầu khí, nhiệt điện, nhà máy áp suất – nhiệt cao

Lớp phủ hoàn thiện:

Sơn đen công nghiệp
Mạ kẽm nhúng nóng
Phủ epoxy 2K
Bề mặt thô (plain)

V. Bảng quy cách – T (Tee) đúc DN100

Tee đồng tâm – Equal Tee DN100

DN	OD (mm)	C (Thân)	M (Nhánh)	H (Tổng cao)
100	114.3	102 mm	64 mm	89 mm

Tee giảm – Reducing Tee DN100

Thân (DN)	OD Thân	Nhánh (DN)	OD Nhánh	C	M	H
100	114.3 mm	80	88.9 mm	102	60	85
100	114.3 mm	65	76.1 mm	102	58	83
100	114.3 mm	50	60.3 mm	102	55	80
100	114.3 mm	40	48.3 mm	102	53	78
100	114.3 mm	32	42.2 mm	102	50	75

VI. Ứng dụng thực tế

Phân nhánh khí nén, hơi nóng tại nhà máy lắp ráp, luyện kim
Hệ thống điều hòa trung tâm – HVAC công trình cao tầng
Mạng cấp nước sạch kỹ thuật trong hệ thống xử lý nước
Dẫn dung môi nhẹ trong nhà máy thực phẩm, dược phẩm

VII. Ưu điểm khi chọn T (Tee) đúc DN100 tại Thép Hoàng Ân

Kho sẵn hàng Tee đồng tâm & Tee giảm DN100
Có đầy đủ CO, CQ, MTC phục vụ hồ sơ thầu & công trình kỹ thuật

Tư vấn chọn vật liệu – lớp phủ – bản vẽ kỹ thuật theo yêu cầu
Hàng có sẵn tại BRVT – Long An – Bình Định, giao toàn quốc
Đáp ứng các tiêu chuẩn quốc tế từ vật liệu đến chế tạo

**** Liên hệ để nhận báo giá và tư vấn kỹ thuật
