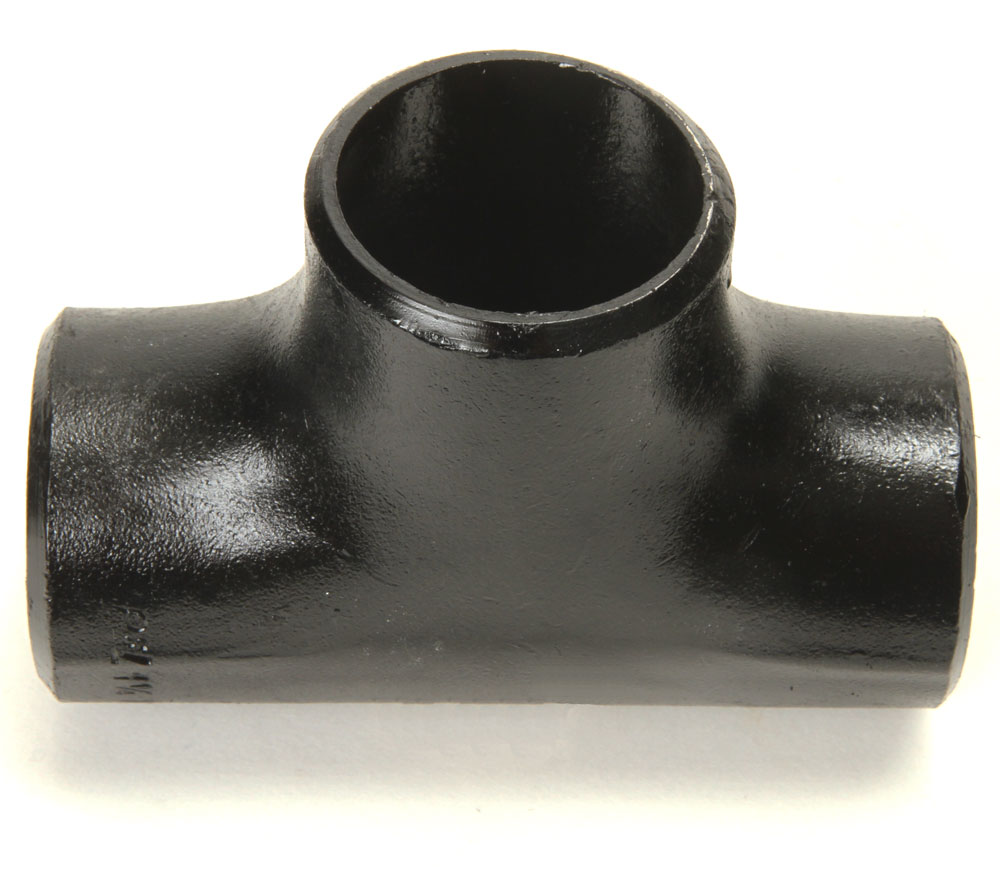

T (TEE) ĐÚC DN20

Chi tiết sản phẩm

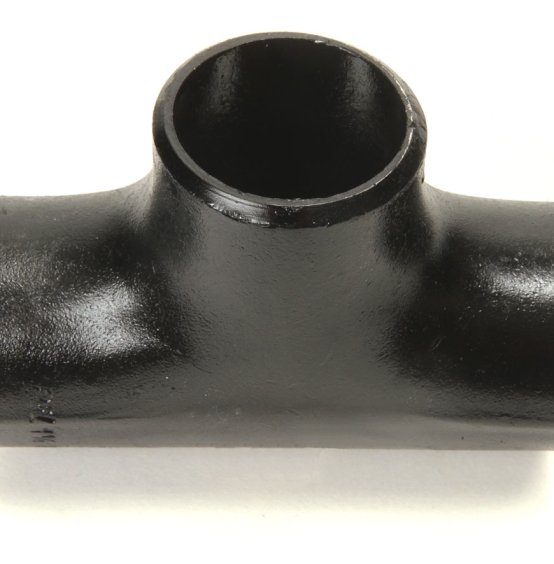

T (TEE) ĐÚC DN20

Liên hệ

Mô tả

T (TEE) ĐÚC DN20 – PHỤ KIỆN CHIA NHÁNH 3/4 INCH CHUẨN ASME B16.9 – GIẢI PHÁP KẾT NỐI TỐI ƯU CHO HỆ THỐNG ỐNG ÁP LỰC NHỎ

T (Tee) đúc DN20 là phụ kiện chia nhánh dạng chữ T, dùng để kết nối ba hướng dòng chảy theo cấu hình 90°, với kích thước danh định DN20 (3/4 inch) và đường kính ngoài Ø26.7 mm. Đây là loại phụ kiện quan trọng cho các hệ thống:

Cấp thoát nước nóng – lạnh
Hệ thống HVAC tòa nhà
Ống khí nén, hơi nhẹ
Đường ống điều khiển, tự động hóa

Tùy cấu hình, T (Tee) đúc có hai loại:

T đồng tâm (Equal Tee): nhánh rẽ cùng đường kính với thân ống
T giảm (Reducing Tee): nhánh rẽ có đường kính nhỏ hơn thân ống

Liên hệ với chúng tôi: SĐT 0906.821.335 hoặc 0933.524.093

II. Thông số kỹ thuật T (Tee) đúc DN20

Thông số	Giá trị
Kích thước danh định (DN)	DN20
Kích thước inch	3/4"
Đường kính ngoài (OD)	26.7 mm
Kết nối	Hàn đối đầu (Bevel End)
Góc chia nhánh	90°
Tiêu chuẩn áp dụng	ASME B16.9, ASME B16.25, EN 10253-2
Nhiệt độ làm việc	-46°C đến +425°C (tùy vật liệu)
Áp suất thiết kế	Theo độ dày SCH (10 đến XXS)

III. Độ dày SCH phổ biến – T (Tee) đúc DN20

SCH	Độ dày (mm)	Ứng dụng
SCH 10	1.91	Nước sạch – hệ thống áp lực thấp
SCH 20	2.31	Cấp nước công nghiệp nhẹ
SCH 40	2.87	Hơi trung áp – khí nén
SCH 80	3.91	Hơi nóng – rung động mạnh
SCH 160	5.56	Điều khiển áp lực cao – dầu khí
SCH XXS	7.47	Công trình áp lực đặc biệt – an toàn cao

IV. Vật liệu chế tạo & hoàn thiện

Mác thép	Ứng dụng phù hợp
A234 WPB	Thép carbon – phổ biến cho nước, hơi
A420 WPL6	Thép chịu lạnh – LNG, kho lạnh
A403 WP304 / WP316	Inox chống ăn mòn – nước sạch, thực phẩm, dược
A234 WP11 / WP22	Hợp kim chịu nhiệt – nhiệt điện, hóa dầu

Hoàn thiện bề mặt:

Sơn đen
Mạ kẽm nhúng nóng
Phủ epoxy
Bề mặt thô (plain)

V. Bảng quy cách – T (Tee) đúc DN20

T (Tee) đúc đồng tâm (Equal Tee) DN20

DN	OD (mm)	C (Chiều dài thân)	M (Nhánh rẽ)	H (Chiều cao)
20	26.7	38 mm	25 mm	28 mm

T (Tee) đúc giảm (Reducing Tee) – Nhánh rẽ nhỏ hơn

Thân (DN)	OD Thân (mm)	Nhánh (DN)	OD Nhánh (mm)	C	M	H
20	26.7	15	21.3	38	25	28
20	26.7	10	17.1	38	23	27
20	26.7	8	13.7	38	22	26

Ghi chú: Thông số hình học có thể sai số ±1 mm tùy nhà sản xuất.

VI. Ứng dụng thực tế

Hệ thống kỹ thuật HVAC tòa nhà
Ống cấp nước nóng – lạnh cho văn phòng & căn hộ
Mạng khí nén cho nhà xưởng nhỏ
Hệ thống cảm biến, đồng hồ, đường tín hiệu lưu chất

**** Liên hệ để nhận báo giá và tư vấn kỹ thuật

CÔNG TY TRÁCH NHIỆM HỮU HẠN XÚC TIẾN THƯƠNG MẠI HOÀNG ÂN

Địa chỉ: Ấp Cầu Mới, Xã Sông Xoài, Thị Xã Phú Mỹ, Bà Rịa Vũng Tàu

Chi Nhánh: Quốc Lộ 1A, Ấp 6, Xã Thạnh Đức, Huyện Bến Lức, Tỉnh Long An

Kho Bình Định: Khu QH TDC QL1A, QL 19, P. Nhơn Hòa, TX An Nhơn, Bình Định

Điện Thoại: 0985.396.662 – 0906.821.335 – MST: 3502320552

Website: hoangansteel.com.vn – Email: kinhdoanh@hoangansteel.com.vn
