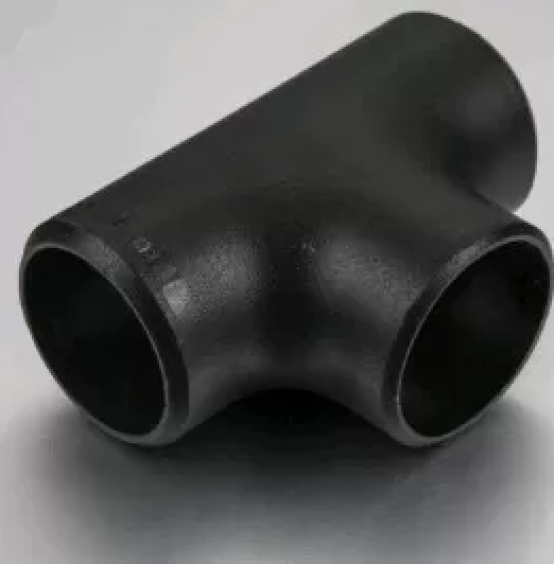

T (TEE) ĐÚC DN50

Chi tiết sản phẩm

T (TEE) ĐÚC DN50

Liên hệ

Mô tả

T (TEE) ĐÚC DN50 – PHỤ KIỆN CHIA NHÁNH ỐNG HÀN LIỀN MẠCH 2 INCH CHUẨN ASME B16.9

T (Tee) đúc DN50 là phụ kiện ống dạng chữ T, dùng để chia nhánh dòng chảy tại các vị trí giao nhau trong hệ thống đường ống có kích thước danh định DN50 (tương đương 2 inch, Ø60.3 mm). Được chế tạo từ ống thép đúc liền mạch, sản phẩm đảm bảo tính ổn định cao, độ bền vượt trội và kín khít trong các hệ thống công nghiệp.

Phù hợp cho các ứng dụng:

Hệ thống cấp nước công nghiệp
Mạng hơi nước, khí nén
Đường ống kỹ thuật HVAC, phòng sạch
Hệ thống điều khiển – đồng hồ đo – van chi nhánh

Liên hệ với chúng tôi: SĐT 0906.821.335 hoặc 0933.524.093

II. Thông số kỹ thuật T (Tee) đúc DN50

Thông số kỹ thuật	Giá trị
Kích thước danh định (DN)	DN50
Kích thước inch	2"
Đường kính ngoài (OD)	60.3 mm
Góc chia nhánh	90°
Kết nối	Hàn đối đầu (Bevel End)
Tiêu chuẩn áp dụng	ASME B16.9, ASME B16.25, EN 10253-2
Nhiệt độ làm việc	-46°C đến +425°C (tùy vật liệu)
Áp suất thiết kế	Theo độ dày SCH (10 đến XXS)

III. Bảng độ dày SCH – T (Tee) đúc DN50

SCH	Độ dày (mm)	Ứng dụng phổ biến
SCH 10	2.77	Cấp nước sạch, hơi nhẹ, áp lực thấp
SCH 20	3.91	Nước nóng – lạnh dân dụng và công nghiệp
SCH 40	3.91	Hơi nước trung áp, khí nén
SCH 80	5.54	Hơi nóng, rung động kỹ thuật, áp lực cao
SCH 160	7.82	Nhà máy xử lý nước, hóa chất, điều khiển chính xác
SCH XXS	9.53	Ứng dụng đặc biệt – công trình áp lực lớn

IV. Vật liệu chế tạo & lớp phủ bảo vệ

Mác vật liệu	Ứng dụng tiêu biểu
Thép carbon A234 WPB	Hơi – nước – khí công nghiệp thông thường
Thép chịu lạnh A420 WPL6	Hệ thống lạnh sâu, LNG, kho lạnh
Inox A403 WP304 / WP316	Hệ thống thực phẩm, nước RO, môi trường ăn mòn
Thép hợp kim WP11 / WP22	Nhiệt độ cao – nhà máy điện – hóa dầu

Hoàn thiện bề mặt:

Sơn đen công nghiệp
Mạ kẽm nhúng nóng
Phủ epoxy 2 thành phần
Bề mặt thô (plain)

V. Bảng quy cách – T (Tee) đúc DN50

Tee đồng tâm – Equal Tee DN50

DN	OD (mm)	C (Chiều dài thân)	M (Nhánh)	H (Cao tổng thể)
50	60.3	64 mm	38 mm	50 mm

Tee giảm – Reducing Tee DN50

Thân (DN)	OD Thân	Nhánh (DN)	OD Nhánh	C	M	H
50	60.3 mm	40	48.3 mm	64	38	49
50	60.3 mm	32	42.2 mm	64	36	48
50	60.3 mm	25	33.4 mm	64	35	47
50	60.3 mm	20	26.7 mm	64	34	46

Liên hệ với chúng tôi: SĐT 0906.821.335 hoặc 0933.524.093

VI. Ứng dụng thực tế

Hệ thống HVAC cho công trình công nghiệp và dân dụng
Đường ống cấp nước nóng, nước làm mát, nước sạch
Phân nhánh khí nén trong nhà máy sản xuất
Hơi nước trung áp, đường ống điều khiển kỹ thuật
Các ứng dụng có yêu cầu cao về độ kín và áp suất
