T (TEE) ĐÚC DN500

Chi tiết sản phẩm

T (TEE) ĐÚC DN500

Liên hệ

Mô tả

T (TEE) ĐÚC DN500 – PHỤ KIỆN CHIA NHÁNH 20 INCH HÀN ĐỐI ĐẦU CHUẨN ASME B16.9

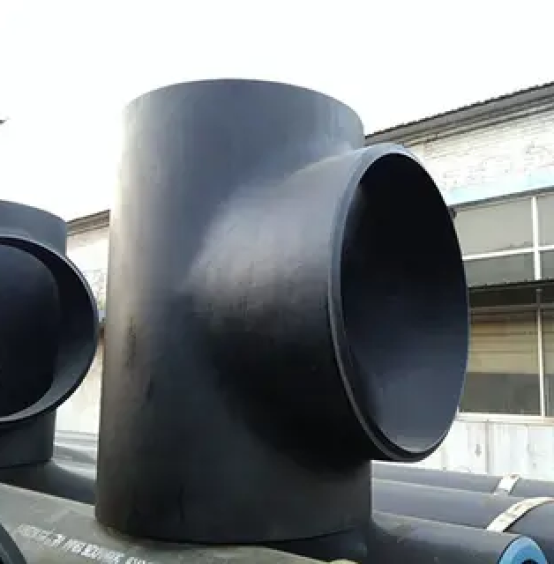

T (Tee) đúc DN500 là phụ kiện kết nối đường ống công nghiệp dạng chữ T, dùng để chia nhánh dòng chảy tại vị trí giao nhau của ống có đường kính danh định DN500 (20 inch – Ø508 mm).
Được sản xuất từ thép đúc liền khối, kết nối hàn đối đầu (Butt Weld – Bevel End), sản phẩm đảm bảo:
Chịu được áp lực và nhiệt độ cao trong điều kiện công nghiệp nặng
Đáp ứng tiêu chuẩn quốc tế: ASME B16.9, ASME B16.25, EN 10253-2
An toàn và bền bỉ cho các hệ thống đường ống yêu cầu kỹ thuật nghiêm ngặt

Ứng dụng phổ biến

Hệ thống PCCC, HVAC, cấp nước công nghiệp quy mô lớn
Đường ống dầu khí, khí nén, hơi nóng áp suất cao
Nhà máy hóa chất, lọc dầu, nhiệt điện, thực phẩm
Các dự án EPC, cơ điện MEP, năng lượng

Liên hệ ngay: 0906.821.335 – 0933.524.093 để nhận báo giá tốt nhất!

II. Thông số kỹ thuật T (Tee) đúc DN500

Thông số	Giá trị
Kích thước danh định (DN)	DN500
Kích thước inch	20"
Đường kính ngoài (OD)	508 mm
Góc chia nhánh	90°
Kết nối	Hàn đối đầu (Bevel End)
Tiêu chuẩn áp dụng	ASME B16.9, ASME B16.25, EN 10253-2
Nhiệt độ làm việc	-46°C đến +425°C
Áp suất thiết kế	Theo độ dày SCH 10 – XXS

III. Bảng độ dày SCH – T (Tee) đúc DN500

SCH	Độ dày (mm)	Ứng dụng điển hình
SCH 10	6.35	HVAC, nước sạch
SCH 20	9.53	Áp suất trung bình
SCH 40	12.7	Hơi trung áp, dầu nhẹ
SCH 80	19.05	Hơi nóng, khí nén áp lực cao
SCH 160	38.1	Ứng dụng áp lực cao
SCH XXS	44.45	Nhà máy lọc dầu, nhiệt điện

IV. Vật liệu chế tạo & Hoàn thiện bề mặt

Mác vật liệu	Ứng dụng thực tế
A234 WPB (Thép carbon)	Đường ống công nghiệp
A420 WPL6 (Chịu lạnh)	LNG, kho lạnh
A403 WP304/316 (Inox)	Hóa chất, thực phẩm
WP11, WP22 (Thép hợp kim)	Nhà máy nhiệt điện, dầu khí

Lớp phủ hoàn thiện:

Sơn đen công nghiệp
Mạ kẽm nhúng nóng
Phủ epoxy 2K
Bề mặt thô (Plain)

V. Bảng quy cách – T (Tee) đúc DN500

Tee đồng tâm – Equal Tee DN500

DN	OD (mm)	C (Thân)	M (Nhánh)	H (Tổng cao)
500	508	203 mm	152 mm	203 mm

Liên hệ ngay: 0906.821.335 – 0933.524.093 để nhận báo giá tốt nhất!

Tee giảm – Reducing Tee DN500

Thân (DN)	OD Thân	Nhánh (DN)	OD Nhánh	C	M	H
500	508 mm	450	457 mm	203	152	198
500	508 mm	400	406.4 mm	203	140	193
500	508 mm	350	355.6 mm	203	127	188

Liên hệ ngay: 0906.821.335 – 0933.524.093 để nhận báo giá tốt nhất!

VI. Ứng dụng thực tế

Đường ống dầu khí, hơi nóng, khí nén áp suất cao
Hệ thống PCCC, HVAC cho các công trình công nghiệp lớn
Nhà máy hóa chất, thực phẩm, lọc dầu
Dự án nhiệt điện, năng lượng, EPC

*** Liên hệ để nhận báo giá và tư vấn kỹ thuật
