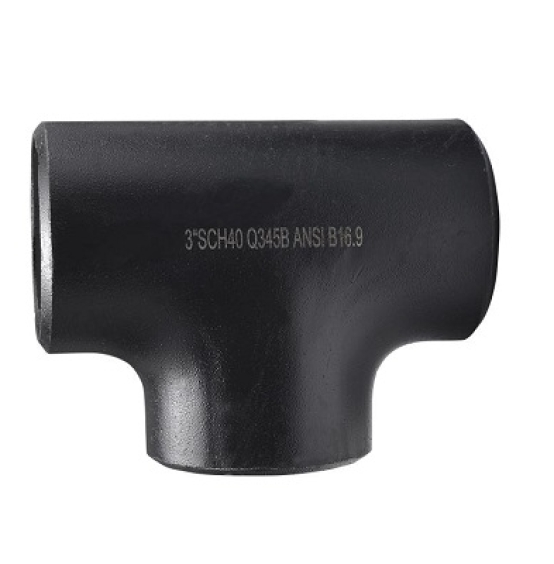

T (TEE) ĐÚC DN90

Chi tiết sản phẩm

T (TEE) ĐÚC DN90

Liên hệ

Mô tả

T (TEE) ĐÚC DN90 – PHỤ KIỆN CHIA NHÁNH 3-1/2 INCH HÀN LIỀN MẠCH CHUẨN ASME B16.9

T (Tee) đúc DN90 là phụ kiện đúc liền mạch dùng để chia nhánh dòng chảy tại giao điểm của hệ thống ống có đường kính danh định DN90 (tương đương 3-1/2 inch – Ø101.6 mm). Sản phẩm có kết nối hàn đối đầu (Bevel End), thiết kế đồng tâm hoặc giảm, đảm bảo khả năng chịu áp lực cao, phù hợp tiêu chuẩn quốc tế ASME B16.9 và ASME B16.25.

Phạm vi ứng dụng:

Đường ống cấp hơi, khí kỹ thuật, hơi nóng trung áp
Hệ thống HVAC, PCCC, MEP công nghiệp
Lắp đặt trong nhà máy xử lý nước, nhà máy thực phẩm, dược phẩm
Các công trình kỹ thuật yêu cầu độ bền và độ kín cao

Liên hệ với chúng tôi: SĐT 0906.821.335 hoặc 0933.524.093

II. Thông số kỹ thuật T (Tee) đúc DN90

Thông số	Giá trị
Kích thước danh định (DN)	DN90
Kích thước inch	3-1/2"
Đường kính ngoài (OD)	101.6 mm
Kết nối	Hàn đối đầu (Bevel End)
Góc chia nhánh	90°
Tiêu chuẩn áp dụng	ASME B16.9, ASME B16.25, EN 10253-2
Nhiệt độ làm việc	-46°C đến +425°C (tùy thuộc vật liệu)
Áp suất thiết kế	Tùy theo độ dày SCH (10 đến XXS)

III. Bảng độ dày SCH – T (Tee) đúc DN90

SCH	Độ dày (mm)	Ứng dụng
SCH 10	2.77	Cấp nước nhẹ, khí không áp, hệ thống thoát nước
SCH 20	5.49	Nước lạnh công nghiệp, hơi nhẹ
SCH 40	5.49	Hơi trung áp, nước nóng – lạnh kỹ thuật
SCH 80	8.18	Hơi nóng, khí nén áp suất cao
SCH 160	11.13	Dung môi kỹ thuật, áp lực cao trong nhà máy
SCH XXS	14.02	Áp lực cực cao, công trình hóa dầu, nhiệt điện

IV. Vật liệu chế tạo & hoàn thiện bề mặt

Mác vật liệu	Ứng dụng thực tế
A234 WPB (carbon steel)	Nước, hơi, khí kỹ thuật phổ thông
A420 WPL6 (chịu lạnh)	Hệ thống LNG, nhiệt độ âm sâu, kho lạnh
A403 WP304/316 (inox)	Thực phẩm, nước RO, hóa chất ăn mòn
WP11, WP22 (hợp kim)	Dầu khí, nhiệt điện, hệ thống nhiệt độ cao

Hoàn thiện bề mặt phổ biến:

Sơn đen công nghiệp
Mạ kẽm nhúng nóng
Phủ epoxy 2K
Bề mặt thô (plain)

V. Bảng quy cách – T (Tee) đúc DN90

Tee đồng tâm – Equal Tee DN90

DN	OD (mm)	C (Chiều dài thân)	M (Nhánh)	H (Chiều cao tổng)
90	101.6	102 mm	57 mm	79 mm

Tee giảm – Reducing Tee DN90

Thân (DN)	OD Thân	Nhánh (DN)	OD Nhánh	C	M	H
90	101.6 mm	80	88.9 mm	102	54	77
90	101.6 mm	65	76.1 mm	102	52	75
90	101.6 mm	50	60.3 mm	102	50	73
90	101.6 mm	40	48.3 mm	102	47	70
90	101.6 mm	32	42.2 mm	102	46	69

Liên hệ với chúng tôi: SĐT 0906.821.335 hoặc 0933.524.093

VI. Ứng dụng thực tế

Hệ thống chia nhánh nước nóng, hơi, khí kỹ thuật tại nhà máy
Ứng dụng trong ngành cơ điện – HVAC – cấp thoát nước
Lắp đặt trong nhà máy thực phẩm, hóa chất, xử lý nước
Đường ống chia dòng trong các hệ thống kỹ thuật tầng hầm – tầng máy

**** Liên hệ để nhận báo giá và tư vấn kỹ thuật
