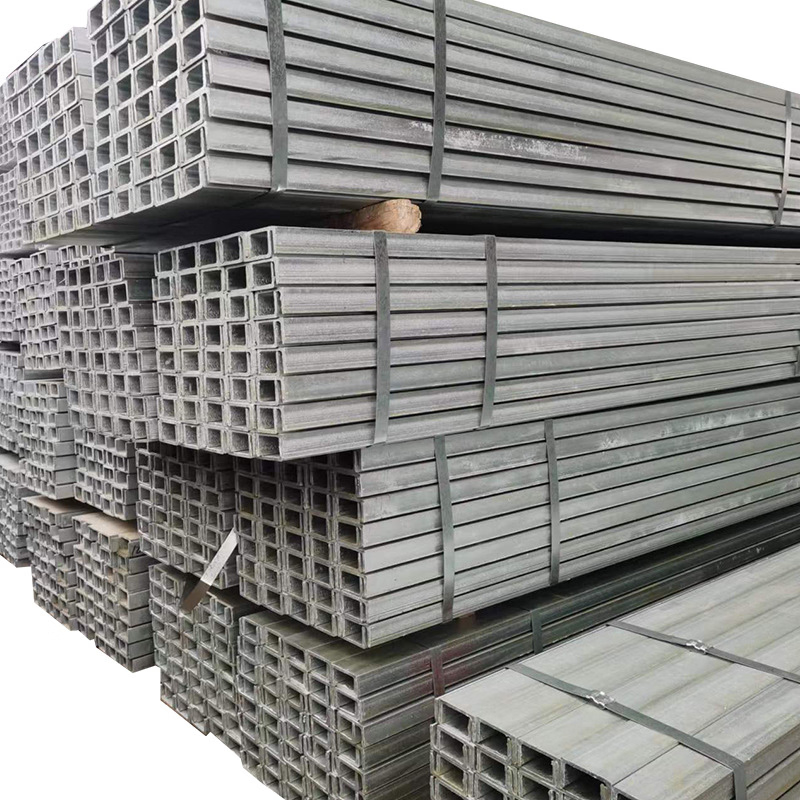

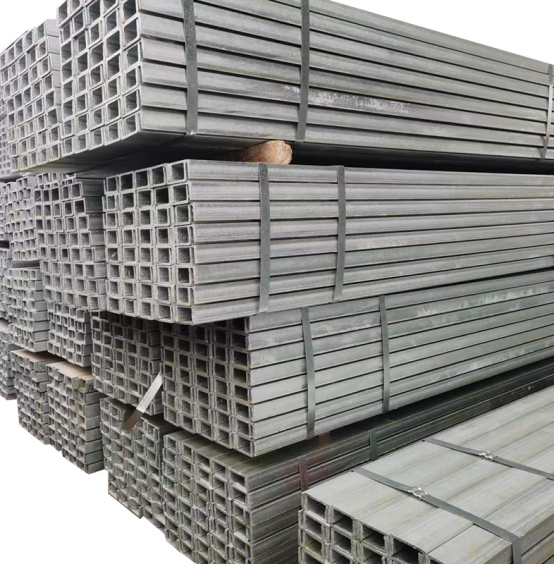

THÉP HÌNH CHỮ U50: GIẢI PHÁP KẾT CẤU CHO CÔNG TRÌNH NHẸ

Mô tả

THÉP HÌNH CHỮ U50 – GIẢI PHÁP KẾT CẤU CHO CÔNG TRÌNH NHẸ



Thép hình chữ U50 là một trong những quy cách thép chữ U nhỏ nhất trong hệ tiêu chuẩn JIS G 3192 (Nhật Bản). Với chiều cao tiết diện chỉ 50 mm, U50 thường được sử dụng trong các kết cấu nhẹ, yêu cầu tải trọng nhỏ, hoặc làm thành phần phụ trợ trong hệ khung chính. Dù có kích thước khiêm tốn, U50 vẫn đảm bảo khả năng chịu lực tốt nhờ tiết diện hình học tối ưu và giới hạn chảy cao.



Liên hệ với chúng tôi: SĐT 0906.821.335 hoặc 0933.524.093



2. Thông số kỹ thuật tiêu chuẩn



Tên gọi	Chiều cao (h)	Rộng cánh (b)	Dày bụng (tw)	Dày cánh (tf)	Trọng lượng (kg/m)
U50 x 25 x 3.0	50 mm	25 mm	3.0 mm	3.5 mm	2.28 kg/m
U50 x 25 x 5.0	50 mm	25 mm	5.0 mm	5.0 mm	3.60 kg/m

 Trọng lượng lý thuyết có thể thay đổi ±5% tùy thuộc nhà sản xuất và cấp thép.



3. Thành phần hóa học và cơ tính



Thông thường, thép hình U50 được sản xuất từ các mác thép kết cấu cacbon như SS400, S235JR, Q235B, với thành phần hóa học điển hình như sau:

Thành phần hóa học (SS400 – theo JIS G 3101):

Mác thép	Giới hạn chảy (Fy)	Cường độ kéo (Fu)
SS400	≥ 245 MPa	400–510 MPa
S235JR	≥ 235 MPa	360–510 MPa



4. Tính chất hình học và khả năng chịu lực



a. Diện tích mặt cắt và mô men quán tính



Với cấu trúc hình chữ U hở, U50 có mô men quán tính chủ yếu theo trục mạnh (Ix), và hạn chế theo trục yếu (Iy), do đó thường làm việc hiệu quả khi gối lên phẳng bụng (dầm đơn giản).

Tên quy cách	Diện tích mặt cắt (A)	Mô men quán tính Ix	Mô men chống uốn Zx
U50x25x3.0	~2.9 cm²	~4.4 cm⁴	~1.75 cm³
U50x25x5.0	~4.6 cm²	~6.9 cm⁴	~2.76 cm³



b. Ứng dụng chịu lực



• Tải trọng phân bố giới hạn (dầm đơn gối tựa, L = 1 m):

  • U50x25x3.0: ≈ 120–150 kg/m

  • U50x25x5.0: ≈ 200–250 kg/m

Lưu ý: Khả năng chịu tải còn phụ thuộc vào phương pháp liên kết, chiều dài nhịp, và hệ số an toàn thiết kế.



5. Ứng dụng thực tế



Dù nhỏ gọn, U50 có vai trò rất quan trọng trong:

• Công trình dân dụng: làm đà ngang, giằng tường, lan can, khung mái nhẹ.

• Khung kệ công nghiệp nhẹ: giá kệ tải nhẹ, sườn máy nhỏ.

• Cơ khí – đóng tàu: khung sườn, thanh định hình, khung phụ.

• Ngành quảng cáo: khung bảng hiệu, khung kết cấu phụ trợ.



6. Ưu điểm nổi bật



• Nhẹ – linh hoạt: dễ thi công, dễ gia công cơ khí, tiết kiệm vật tư.

• Giá thành thấp: phù hợp với công trình quy mô nhỏ, không yêu cầu tải trọng lớn.

• Sẵn có trên thị trường: nhiều nhà máy sản xuất, đặc biệt là Việt Nam, Nhật Bản, Trung Quốc.



7. Tiêu chuẩn sản xuất và xuất xứ



Tiêu chuẩn	Quốc gia	Nhà máy phổ biến
JIS G 3192	Nhật Bản	Yamato Steel, Nippon Steel
ASTM A36	Mỹ	Posco, Hyundai
GB/T 706	Trung Quốc	Hebei Jinxi, Rizhao Steel
TCVN 1656	Việt Nam	An Khánh, VinaOne, Á Châu, Đại Việt



8. Lưu ý khi chọn và sử dụng



• Không nên sử dụng U50 cho các dầm chính hoặc nhịp dài.

• Cần kiểm tra độ thẳng, cong vênh và sai số tiết diện nếu dùng làm kết cấu chịu lực.

• Nên kết hợp gia cường liên kết nếu dùng trong điều kiện rung động, xung lực.
